桥梁竖向精轧螺纹钢有效预应力检测方法

发布时间: 2022-12-01 16:54:21
阅读量:724



陆通

检测



桥梁竖向精轧螺纹钢有效预应力检测方法


前言

foreword


     高强度精轧螺纹钢筋由于施工工艺简单、操作简便而得到广泛使用,常作为桥梁结构的竖向预应力筋用于混凝土箱梁腹板中。

     在混凝土结构高强度预应力钢筋的施工中,由于对其锚固及锚固过程中的应力损失常常不能有效控制,故造成一些混凝土结构的竖向预应力不能满足设计要求甚至失效,这也是目前我国许多箱形预应力混凝土结构腹板出现裂纹的主要原因之一。



      精轧螺纹钢筋竖向预应力不足很大程度上是由于人为因素。例如施工期螺母未拧紧、安装误差大等都会导致竖向预应力张拉力不足。鉴于此,也考虑到预

     应力在施工中的重要性,测试精轧螺纹钢的有效预应力是否达到规范要求就显得尤为重要。














 目前市场上较为准确的方法是反拉法


 但由于竖向的螺纹钢与纵向的钢绞线有诸多不同
 比如螺纹钢的设计预应力远大于钢绞线,螺纹钢的
 直径大于钢绞线等,导致市场上的众多反拉式有效预
 应力检测仪不能完成该检测任务。


     四川陆通检测科技有限公司通过在原有反拉设备的基础上进行了改装定制后,能完成竖向精轧螺纹钢的有效预应力的检测。

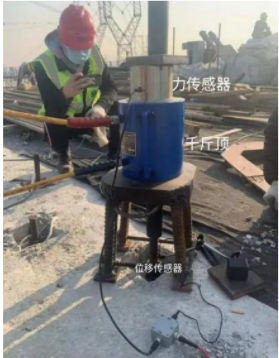

     其测试原理是在外露单根螺纹钢上安装位移传感器、千斤顶和力传感器,千斤顶启动后螺纹钢被张拉,当反拉力小于原有预应力时,螺栓对螺纹钢有紧固力,内部螺纹钢不会发生位移。当反拉力略大于原有预应力时,螺栓与内部螺纹钢一道发生微小位移,根据螺栓产生位移时得到的力值便是螺纹钢的有效预应力。现场检测与连接方式见下图:

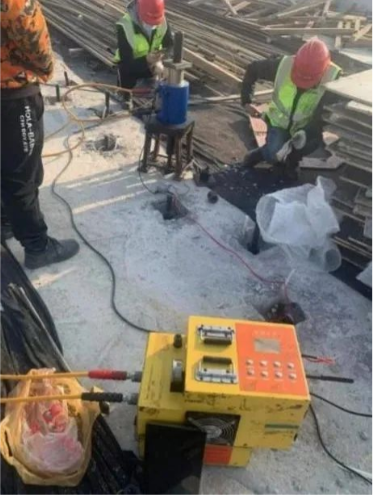

现场

检测图

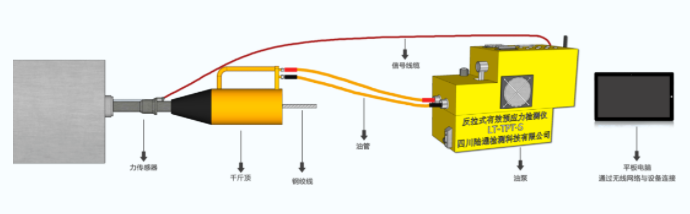

  测试原理图



     该方法的工程意义不仅在于及时发现竖向预应力问题,从而解决问题,同时,它能很好地约束规范施工行为,使竖向预应力施工行为具有可控性,彻底的解决竖向预应力损失过大和失效的问题,并促进施工单位改进施工工艺,提高施工的可靠性。




     经过众多的工程实践验证,证实了该方法的可靠性与准确性,四川陆通检测科技有限公司生产的反拉式有效预应力检测仪也因此得到了相关单位的一致好评

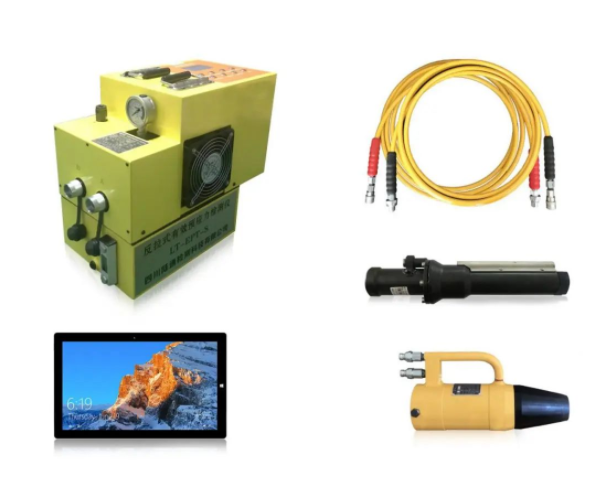

反拉式有效预应力检测仪



功能概述



该产品适用于后张法施工的各种预应力结构,主要为桥梁的纵向预应力、横向预应力、竖向预应力(含精扎螺纹钢)、负矩、节段束、体外束等。


产品优势



  • 系统适应性强,可根据不同锚具形式智能选取初始值保证了测试精度;

  • 系统可自动识别平衡位置,无需人工读取拐点,有效避免了摩阻不均匀与夹片外露高度不一致引起的测试误差;

  • 系统可根据不同形式预应力设定力与位移的限值,有效保障了结构安全与原有预应力状态不受扰动;

  • 系统检测率高,可对测试施工对象张拉效果进行综合全面的分析评估;

  • 系统可远程全自动控制,检测效率与安全性双重保障;

  • 智能化人机交互功能,使检测工作更具科技感;


标准规范



  • 《公路混凝土桥梁预应力施工质量检测评定技术规程》
    (DB35/T1638-2017)

  • 《 重 庆 市 市 政 基 础 设 施 工 程 预 应 力 施 工 质 量    验 收 规 范 》
    (DBJ50-134-2012)

  • 《桥梁预应力及索力张拉施工质量检测验收规程》
    (CQJTG/T F81-2009)

  • 《公路桥梁后张法预应力施工技术规范》
    (DB33/T2154-2018)


如您有更多检测需求和难题

可关注四川陆通检测科技有限公司官网或公众号了解更多








欢迎工程各界朋友垂询!


END

供稿:四川陆通检测  卿德银

编辑:小小墁
