装配式建筑结构体系

装配式结构质量多功能无损检测仪

Advantages
产品优势
  • 重复性好,受人为影响因素小;
  • 可快速准确定位以及判断灌浆缺陷类型;
  • 操作简便:智能化程度高、操作简单,效率高;
  • 主要元器件均由欧美等国家进口,可靠性高、精度高、耐久性强
Overview
功能概述

适用于套筒、浆锚灌浆密实度;叠合板、叠合梁新老结合面缺陷;预制件(剪力
墙、预制板、预制梁、预制楼梯、预制阳台等)内部缺陷及表面脱空(剥离);装配
式钢管混凝土脱空及内部混凝土质量问题;混凝土裂缝等检测项目。

  • 对应标准规范
    CORRESPONDING STANDARD
  • 测试原理
    TESTING PRINCIPLE
  • 系统参数
    System parameters
  • 产品配置
    Product configuration

1、 《建筑结构检测技术标准》(GB/T 50334-2019)
2、 《装配式住宅建筑检测技术标准》(JGJ/485-2019)
3、 《冲击回波法检测混凝土陷技术规程》(JGJ/T 411-2017)
4、 《装配式混凝土结构工程检测技术标准》(DBJ/15536-2021)

展开全部

裂缝深度检测

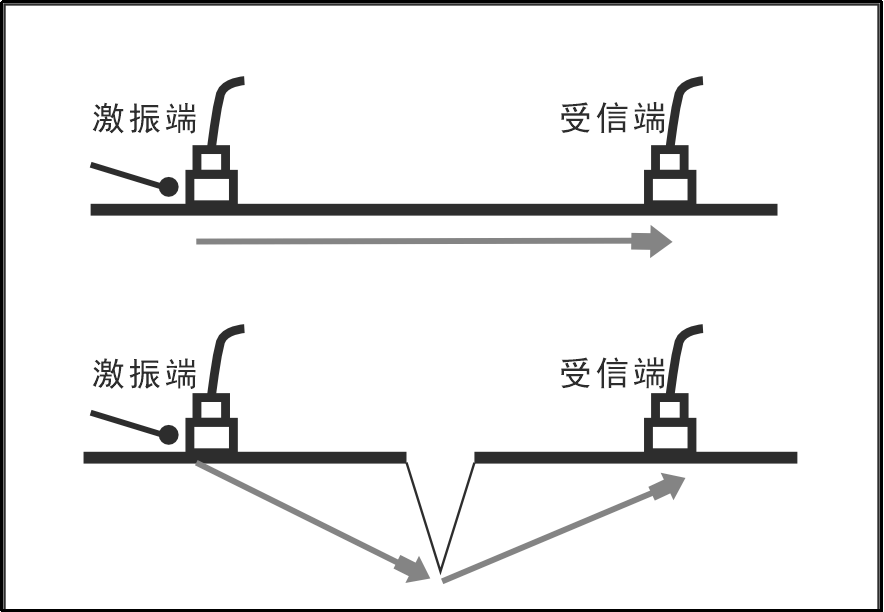

1、传播时间差法:

该方法是通过弹性波在待测裂缝位置传播时间来计算裂缝深度。波速一定条件下,传播时间越长,裂缝深度越大。激发信号被通道1和通道2接收,通过两通道接收传播时间差,及波速即可确定裂缝深度。


2、相位反转法:

首波相位反转法检测混凝土裂缝深度的方法是利用冲击弹性波在混凝土中绕射的特性,只须移动传感器,确定首波相位反转临界点,即可确定混凝土的裂缝深度.与其它混凝土裂缝深度检测方法相比,无需通过公式的计算,检测简单、直观、方便、迅速。

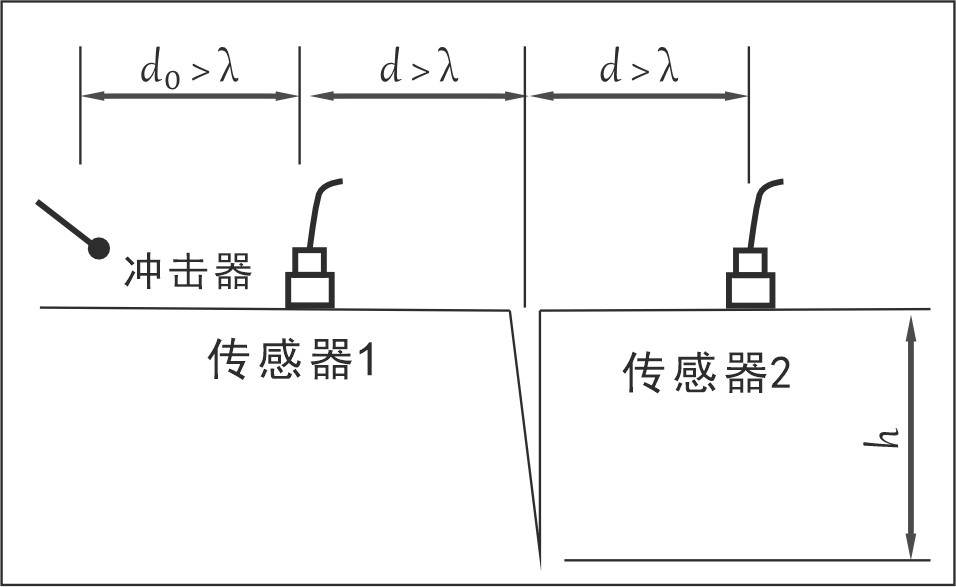

3、面波法:

面波法测试混凝土内部裂缝深度,在测试过程中采用“一发双收”测试方式。接收点跨裂缝等距离布置,冲击点与通道一传感器同侧。如图2-1所示;冲击产生的面波传递至裂缝另一侧传感时,通过对比传感器1和传感器2得到面波的最大振幅,进而得到被测裂缝深度。该方法测试范围大,受充填物、钢筋、水分的影响小。


冲击回波法叠合板检测

叠合板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。叠合楼板整体性好板的上下表面平整,便于饰面层装修,适用于对整体刚度要求较高的高层建筑和大开间建筑,但由于叠合板在生产过程中管理不严、生产王艺质量欠缺给制品质量带来严重缺陷甚至是结构安全问题,因此对叠合板内部缺陷无损检测就显得非常重要

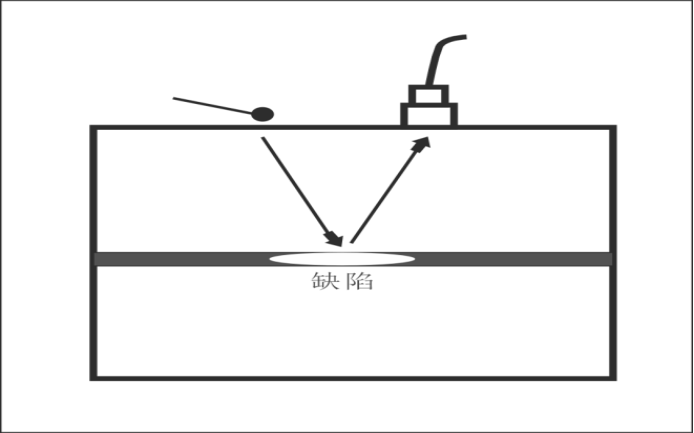

当叠合板内部存在缺陷时,冲击弹性波信号会产生反射,通过对提取信号的分析,结合平面成像技术可描绘缺陷的形态及空间位置。

剪力墙结构内部缺陷检测

当被测对象存在缺陷时,冲击弹性波信号会产生反射,通过对信号的提取及分析,最终可确定缺陷面积及位置。

套筒灌浆密实度检测

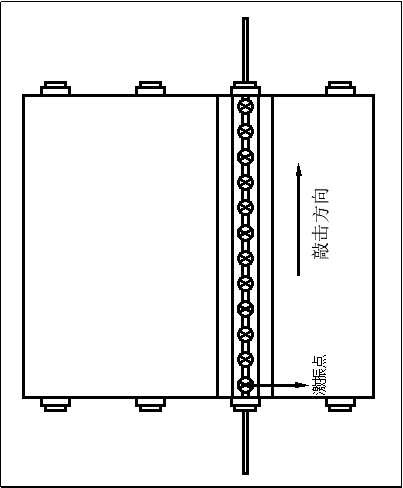

  为了准确测试装配式混凝土结构套筒灌浆缺陷,同时兼顾测试效率,因此我们采用了基于冲击弹性波的波动信号特征分析法进行测试。该方法沿着管道位置,以扫描的形式连续测试(激振和受信),通过反射信号的特性测试管道内灌浆的状况。

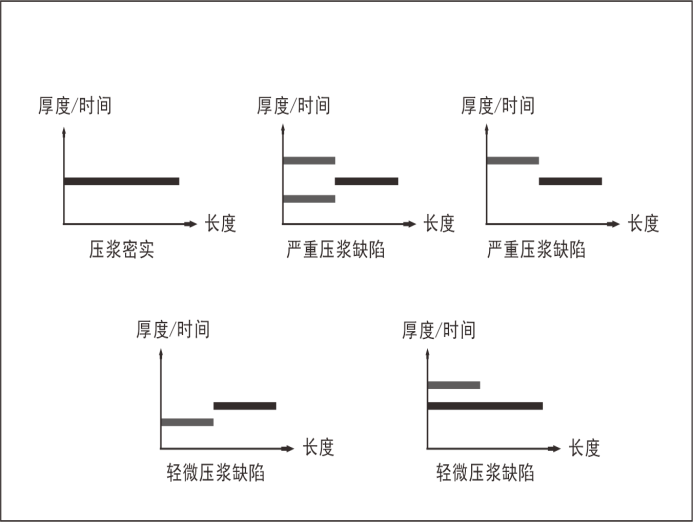

根据振动信号在传播过程中的特性变化判定灌浆缺陷的有无和类型



展开全部

1.平台:一体嵌入式平台;
2.操作系统:windows ;
3.信号传输方式:有线传输;
4.噪声处理:平滑、滤波、BPF、EMD 等机能 ;
5.分析及处理方法:FFT(EFS)/MEM;
6.测试内容:套筒、浆锚灌浆密实度;叠合板、叠合梁新老结合面缺陷;预制件(剪
力墙、预制板、预制梁、预制楼梯、预制阳台等)内部缺陷及表面脱空(剥离)
等质量检测;
7.测试方法:冲击回波法(IE)、透过法、表面传播法、;
8.可接收信号通道数:2 通道,两个通道功能可互换,即可作为触发通道也可作为
接收通道;
9.工作温度:-30~50℃; 10.*采样精度: 24 位;
11.*最大采集频率:每独立通道 4000KHz,且可调;
12.*最小采样间隔:0.25us,可调;
13.测试信号:振动信号;
14.信号处理:积分处理、频谱分析、相关分析;
15.信号输入模式:双通道同时支持 IEPE 和直流,且能双通道能同时使用;
16.信号放大/缩小:测试波形支持鼠标放大/缩放 ; 17. 频响范围:1kHz-120kHz;
18. 动态范围:80dB;
19. 传感器系统共振频率:60KHz;
20. 系统噪声:小于 50μv ;
21. 检测系统幅值相对误差:小于 1%;
22. 声信号测量相对误差:小于 0.5%。

展开全部



装配式结构质量多功能无损检测仪LT-MQCT

序号

部件名称

规格型号

数量

备注

一、硬 件 部 分

1.1

仪器主机

LT-ITP-M

1

1.2

仪器专用充电器

LT-QPWR

1

1.3

加速度传感器

/

2

1.4

激振锤

LT-10

1

1.5

激振锤

LT-17

1

1.6

激振锤

LT-28

1

1.7

信号线缆

LT-L-5

2

1.8

钢卷尺

1

二、软

2.1

混凝土结构质量综合测试系统(装配式专版)

V1.0

1

三、附

3.1

使用说明书

/

1

3.2

保修卡

/

1

3.3

合格证

/

1


展开全部
