主要应用于预应力孔道的压浆密实度检测。可对孔道密实度快速定性检测;也可对压浆缺陷进行定位检测和类型判别,不受波纹管材质影响,还可以对蜂窝群等其它内部缺陷进行检测。
测试对象 —— 桥梁预应力孔道;
测试内容 —— 孔道压浆密实度及缺陷。
1、《公路混凝土桥梁预应力施工质量检验评定技术规程》(DB35/T 1638-2017);
2、《冲击回波法检测混凝土缺陷技术规程》(JGJ/T411-2017);
3、《桥梁预应力孔道注浆密实性无损检测技术规程》(DB14/T 1109-2015);
4、《桥梁预应力孔道密实注浆质量检测技术规程》(DB13/T 2480-2017);
5、《桥梁预应力管道注浆密实度检测技术规程》(DB53/T 811-2016);
6、《桥梁预应力孔道压浆密实度检测规程》(DB36/T 1197-2019);
7、《桥梁预应力孔道压浆密实度无损检测技术规程》(DB13/T 5186-2020);
8、《公路桥梁预应力孔道压浆密实度冲击弹性波检测技术指南》(T/CHTS 10012-2019)。
为了准确测试纵向预应力梁管道(双端锚头露出)的压浆缺陷,同时兼顾测试效率,因此我们采用了基于冲击弹性波的多种方法进行测试。具体请参考下表。
压浆密实度测试项目一览表
方法 | 测试方案 | 备注 | |
定性 检测 | 波速法 | 定性检测孔道缺陷(百分比) | 确定孔道整体注浆质量状况 |
特征分析法 | |||
定位 检测 | 回波法 | 在每个管道上沿间距为0.2m进行测试,孔道正上方激振。 | 定位测试,确定缺陷的具体位置 |
1、定性测试

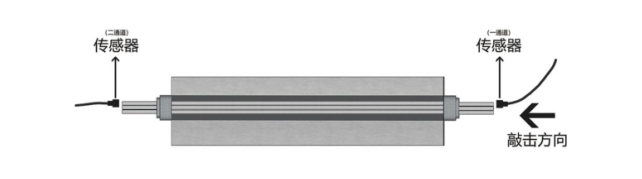

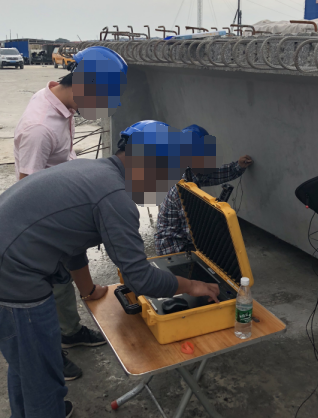

通过对钢束两端分别激振,根据波速、频率等信息判断预应力孔道是否存在明显压浆压浆缺陷;利用波速、频率二个参数的线性分布指数进行几何平均,得到综合压浆指数,定性判断所检预应力孔道的压浆质量,可用于严重压浆质量事故的筛查。
2、定位测试

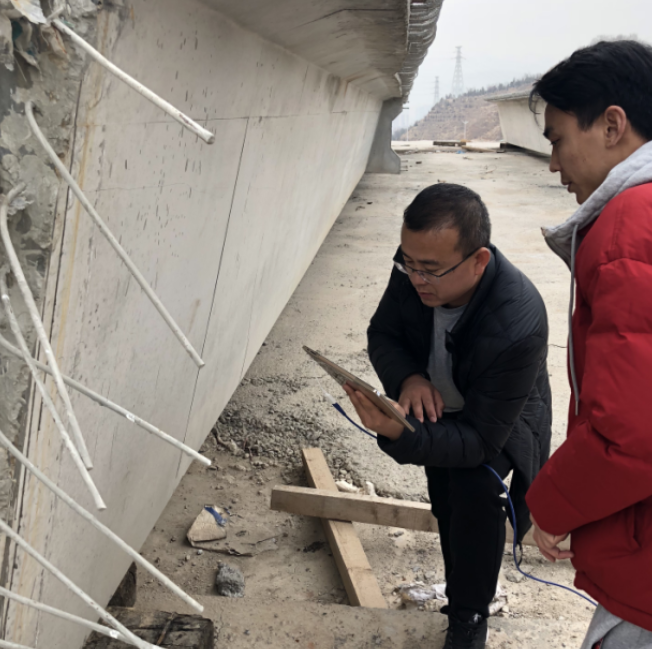

该测试方法为基于冲击回波研发的无损检测方法,检测结果相对较准确,可基本确定管道压浆的压浆缺陷位置;沿孔道纵向进行测试,以扫描的形式连续测试,通过信号的特性判断孔道内部压浆状况。
1. 平台:一体嵌入式平台;
2. 操作系统:windows ;
3. 信号传输方式:有线传输;
4. 噪声处理:平滑、滤波等机能 ;
5. 频谱分析:FFT(EFS)/MEM;
6. 管道压浆密实度测试内容:仪器满足后张法预应力管道压浆质量快速定性测试、准确
定位测试、压浆缺陷类型判别;
7. 灌浆密实度测试方法:快速定性:全长法(FLM)、频率特征法(FCM);准确定位:
冲击回波法(IE);横(竖)向预应力孔道,信号特征法(SCM),通长反射法(LIEM);
8. *可接收信号通道数:2 通道,两个通道功能可互换,既可作为触发通道也可作为接
收通道;
9. 工作温度:-30~50℃;
10. *采样精度: 24 位;
11. *最大采集频率:每独立通道 4000KHz,且可调;
12. *最小采样间隔:0.25us,可调;
13. 测试信号:振动信号;
14. 统计处理:平均、偏差处理;
15. 信号处理:积分处理、频谱分析、相关分析;
16. 预应力孔道压浆密实度测试范围:定性测试最大 160 米,定位测试不受孔道长度限制,
任意孔道长度均适用;
17. 信号输入模式:双通道同时支持 IEPE 和直流,且能双通道能同时使用;
18. 信号放大/缩小:测试波形支持鼠标放大/缩放;
19. 频响范围:1kHz-70kHz;
20. 动态范围:120dB;
21. 传感器系统共振频率:50KHz;
22. 系统噪声:小于 20μv ;
23. 检测系统幅值相对误差:小于 1%;
24. 声信号测量相对误差:小于 0.5%;误差:小于 0.5%。

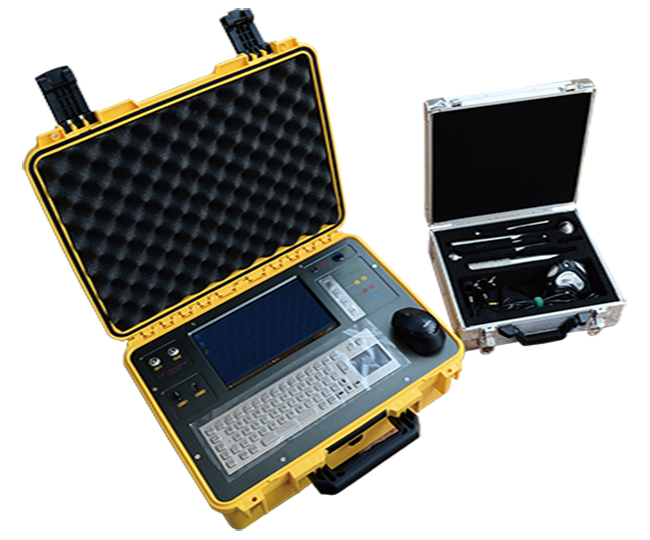

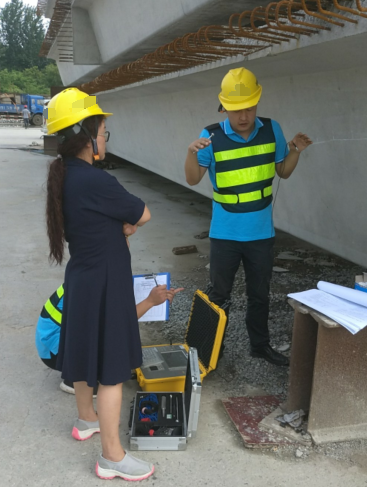

预应力孔道压浆密实度质量检测仪LT-PCGT | ||||
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
一、硬 件 部 分 | ||||
1.1 | 仪器主机 | LT-IIP-G | 1台 |
|
1.2 | 仪器专用充电器 | LT-GPWR | 1个 |
|
1.3 | 加速度传感器 | RC-100 | 1个 |
|
RC-50 | 1个 |
| ||
1.4 | 激振锤 | LT-10 | 1个 |
|
1.5 | 激振锤 | LT-17 | 1个 |
|
1.6 | 激振锤 | LT-28 | 1个 |
|
1.7 | 激振锤 | LT-40 | 1个 |
|
1.8 | 辅助锤 | LT-Z280 | 1个 |
|
1.9 | 信号线缆 | LT-L-10 | 1根 | BNC转接 |
1.10 | 信号线缆 | LT-L-30 | 1根 | BNC转接 |
1.11 | 传感器耦合装置 | LT-C160 | 2套 | 附蝴蝶螺丝 |
1.12 | 钢卷尺 | 5m | 1把 |
|
1.13 | 无线鼠标 | / | 1个 |
|
二、软 件 部 分 | ||||
2.1 | 预应力孔道压浆密实度质量分析系统 | 1.0 | 1套 |
|
三、附 件 部 分 | ||||
3.1 | 使用说明书 |
| 1本 |
|
3.2 | 保修卡 |
| 1份 |
|
3.3 | 合格证 |
| 1份 |
