混凝土结构体系

混凝土结构综合检测仪

Advantages
产品优势
  • 操作快速便捷,测试精度高;
  • 受钢筋影响小;
  • 可平面成像;
  • 系统抗干扰能力强;
  • 智能化人机交互功能,使检测工作更具科技感;
Overview
功能概述

该产品主要针对混凝土内部缺陷、结构尺寸、裂缝深度、强度、弹性模量、波速等进行全面检测,可描绘出缺陷的大致形态及分布,结果直观计算高效。可适用于楼板、剪力墙、结构柱(梁)、隧道衬砌、地铁管片、桥梁(顶板、底板、腹板、墩柱等)挡墙、水电站坝体面板,引水洞等一系列混凝土结构的质量的综合检测。
可适用于楼板、剪力墙、结构柱(梁)、隧道衬砌、地铁管片、桥梁(顶板、底板、腹板、墩柱等)、挡墙、水电站坝体面板,引水洞等一系列混凝土结构的综合质量检测。

  • 对应标准规范
    CORRESPONDING STANDARD
  • 测试原理
    TESTING PRINCIPLE
  • 系统参数
    System parameters
  • 产品配置
    Product configuration

(1)《超声法检测混凝土缺陷技术规程》(CECS21-2000).
(2)《水工混凝土结构缺陷检测技术规程》(SL713-2015);
(3)《公路桥梁技术状况评定标准》(JTGT H21-2011);
(4)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)
(5)《冲击回波法检测混凝土缺陷技术规程》(JGJ/T411-2017)

展开全部

5.1裂缝深度检测

1、传播时间差法:

该方法是通过弹性波在待测裂缝位置传播时间来计算裂缝深度。波速一定条件下,传播时间越长,裂缝深度越大。激发信号被通道1和通道2接收,通过两通道接收传播时间差,及波速即可确定裂缝深度。

2、相位反转法:

首波相位反转法检测混凝土裂缝深度的方法是利用冲击弹性波在混凝土中绕射的特性,只须移动传感器,确定首波相位反转临界点,即可确定混凝土的裂缝深度.与其它混凝土裂缝深度检测方法相比,无需通过公式的计算,检测简单、直观、方便、迅速。

3、面波法:

面波法测试混凝土内部裂缝深度,在测试过程中采用“一发双收”测试方式。接收点跨裂缝等距离布置,冲击点与通道一传感器同侧。如图2-1所示;冲击产生的面波传递至裂缝另一侧传感时,通过对比传感器1和传感器2得到面波的最大振幅,进而得到被测裂缝深度。该方法测试范围大,受充填物、钢筋、水分的影响小。

裂缝深度h计算公式为:h=-ξλlnx


图5-2面波法测试原理图

5.2.结构材质检测

1、单面反射法:

该方法已知待测混凝土厚度D,通过抽取弹性波在混凝土中传播时间,从而计算弹性波在混凝土中波速V;进而根据波速推算待测物模量及强度。


图5-3反射法测材质原理图

2、单面传播法:

通过在一定距离固定传感器,通道1和通道2拾取P波传播时间差,从而计算弹性波在混凝土中波速V;进而根据波速推算待测物模量及强度。


图5-4单面传播法原理

3、透过法:

透过法通过待测物两面传感器间距进行确定待测物时间,从而计算弹性波在混凝土中波速;进而根据波速推算待测物模量及强度。


图5-5透过法原理

5.3结构缺陷检测

1、冲击回波法:

当被测对象存在缺陷时,冲击弹性波信号会产生反射,通过对提取信号的分析,结合平面成像技术可描绘缺陷的形态及空间位置。


图5-6冲击回波法测试示意

2、振动法:

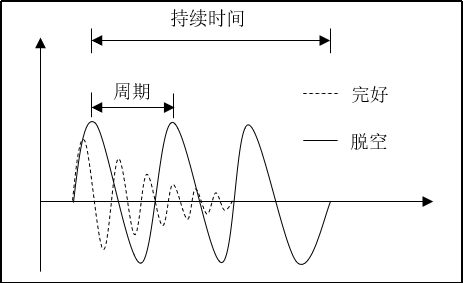

振动法主要通过冲击诱导测试对象的振动特性(频率及持续时间)来测试、评价混凝土结构物的剥离情况。


图5-7 振动法缺陷测试原理

3、层析扫描:

该方法以冲击弹性波作为媒介,以波速和信号幅值作为计算依据,通过交叉测线对被检对象进行全方位扫描,通过对采集数据的反演、重建得到能真实反映其结构内部情况的结构质量分布图像,以达到检测结构物内质量的目的。


图5-8层析扫描法缺陷测试原理

4、弹性波雷达:

弹性波雷达法通过等间距移动传感器及激振锤,通过弹性波的反射特性来测试结构物内部的缺陷以及材质状况。


图5-9弹性波雷达测试

5.4厚度检测

反射法:

已知待测混凝土波速V,通过拾取弹性波在待测物中传播时间进而计算待测混凝土厚度。


图5-10反射法测厚度示意

5.5波速检测

反射法:

已知待测混凝土厚度D,通过拾取弹性波在待测物中传播时间进而计算待测混凝土波速V。


图5-11反射法测波速示意

5.6模量检测

    通过对混凝土弹性波波速进行测试,再通过波形进行换算,进而得到混凝土的模量Ec。其计算公式如下:

对于1维均质弹性体,其弹性模量E与弹性波P波波速Vp1的关系可以表示为:








5.7强度检测

根据“公路钢筋混凝土及预应力混凝土桥涵设计规范”(JTG D62-2004)和“混凝土结构设计规范”(GB50010-2002),混凝土立方体抗压强度标准值和弹性模量Ec之间有如下的对应关系:



对高强混凝土,计算值需要乘以0.90即:






表5-1 混凝土弹性模量Ec(GPa)~强度等级的关系

强度

等级

C15

C20

C25

C30

C35

C40

C45

C50

C55

C60

C65

C70

C75

C80

Ec

22.0

25.5

28.0

30.0

31.5

32.5

33.5

34.5

35.5

36.0

36.5

37.0

37.5

38.0


展开全部

1.平台:一体嵌入式平台;
2.操作系统:windows ;
3.信号传输方式:有线传输;
4.噪声处理:平滑、滤波、BPF、EMD 等机能 ;
5.分析及处理方法:FFT(EFS)/MEM;
6.测试内容:混凝土材质、缺陷、脱空、尺寸、裂缝深度、强度、模量、波
速测试,混凝土结构质量检测;
7.测试方法:冲击回波法(IE)、透过法(对测、斜测)、表面传播法;
8.测试范围:裂缝深度测试范围 0-1.2 米,材质 0.1-50 米不等;
9.可接收信号通道数:2 通道,两个通道功能可互换,即可作为触发通道也
可作为接收通道;
10.工作温度:-30~50℃;
11.*采样精度: 24 位;
12.*最大采集频率:每独立通道 1000KHz,且可调;
13.*最小采样间隔:1us,可调;
14.测试信号:振动信号;
15.统计处理:平均、偏差处理;
16.信号处理:积分处理、频谱分析、相关分析;
17.信号输入模式:双通道同时支持 IEPE 和直流,且能双通道能同时使用;
18.信号放大/缩小:测试波形支持鼠标放大/缩放 ;
19. 频响范围:1kHz-120kHz;
20. 动态范围:80dB;
21. 传感器系统共振频率:60KHz;
22. 系统噪声:小于 20μv ;
23. 检测系统幅值相对误差:小于 1%;
24. 声信号测量相对误差:小于 0.5%。

展开全部


产品配置表

钢混结构质量综合检测系统:LT-CSMT

序号

部件名称

规格型号

数量

备注

一、硬 件 部 分

1.1

仪器主机

LT-ITP-Q

1台



1.2

仪器专用充电器

LT-QPWR

1个



1.3

加速度传感器

/

2个



1.4

激振锤

LT-10

1个



1.5

激振锤

LT-17

1个



1.6

激振锤

LT-28

1个



1.7

激振锤

LT-40

1个



1.8

信号线缆

LT-L-5

1根



1.9

信号线缆

LT-L-30

1根



1.10

钢卷尺



1把



二、软 件 部 分

2.1

钢混结构质量综合测试系统

V1.0

1套



三、附 件 部 分

3.1

使用说明书

/

1本



3.2

保修卡

/

1份



3.3

合格证

/

1份


展开全部
Engineering case
工程案例
Products
相关产品
  • 钢混结构质量综合检测系统
  • 高铁轨道基础综合质量检测仪
    高铁轨道基础综合质量检测仪
  • 冲击弹性波无损检测仪
    冲击弹性波无损检测仪
  • 钢管混凝土脱空无损检测仪
    钢管混凝土脱空无损检测仪
在线咨询
官方微信
咨询电话
回到顶部

微信服务号

全国免费咨询
028-61835574
