岩土工程无损检测体系

全工况基桩完整性无损检测仪

Advantages
产品优势
  • 操作简单、携带便捷;
  • 防淋溅、防尘、防震,能够适应多种恶劣环境;
  • 可支持设备状态管理功能,设备工作地理信息及状态信息动态展示;
  • 智能化人机交互功能,检测工作更强科技体验感;
  • 设备功能算法丰富,具备多种测试方法拟合校核功能;
  • 可支持设备状态管理功能,设备工作地理信息及状态信息动态展示;
Overview
功能概述

该产品主要应用于运营期间桥梁等建筑结构基桩完整性检测,可适用于单桩柱、承台群桩等多种复杂基础形式及复杂地质条件下的基桩完整性检测。

  • 对应标准规范
    CORRESPONDING STANDARD
  • 测试原理
    TESTING PRINCIPLE
  • 系统参数
    System parameters
  • 产品配置
    Product configuration

1.《公路工程基桩动测技术规程》JTG/T F81-01—2004
2.《建筑基桩检测技术规范》(JGJ106-2003)
3.《铁路工程基桩检测技术规程》(TB 10218-2008)
4.《既有建筑地基基础检测技术规程》JGJ/T 422-2018

展开全部

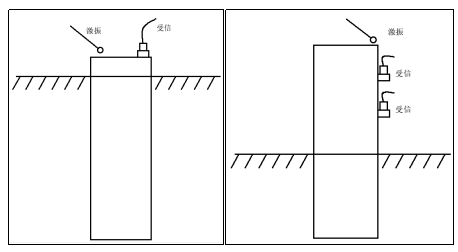

基桩低应变反射波法检测桩身结构完整性的基本原理是:通过在桩顶或侧壁施加激振信号产生应力波,该应力波沿桩身传播过程中,遇到不连续界面(如蜂窝、夹泥、断裂、孔洞等缺陷)和桩底面时,将产生反射波,检测分析反射波的传播时间、幅值和波形特征,就能判断桩的完整性。

缺陷的程度根据缺陷反射的幅值定性确定,缺陷位置根据反射波的时间tx由下式确定

桩身完整性类别结合缺陷出现的深度、测试信号衰减特性以及设计桩型、成桩工艺、地质条件、施工情况,应按实测时域或频域信号特征进行综合分析判定。

展开全部

1.操作系统:windows;
2.信号传输方式:有线传输;
3.工作温度:-30~50℃;
4.工作时间:连续工作8小时以上;
5.*采样精度:物理24位;
6.*采样频率:1MHz,可调;
7.*幅值测量级线性:±0.3dB/6dB;
8.*采集器带宽:1Hz-100kHz(频带宽度);
9.*动态范围:不小于120dB;
10声时长度不确定度:<1.0%
11.统计处理:平均、偏差处理;
12.信号处理:积分处理、频谱分析、相关分析、滤波;
13.测试范围:0.2-70m(可定制延伸测试范围);
14*信号输入模式:通道支持ICP和直流;
15信号放大/缩小:测试波形支持鼠标缩放;
16软件功能:支持单双通道切换以及多通道拟合功能。

展开全部

全工况基桩完整性无损检测仪LT-ACCPT


序号

部件名称

规格型号

数量

备注

、硬 件 部 分

1.1

仪器主机

LT-ITP-C

1台



1.2

仪器专用充电器

LT-CPWR

1个



1.3

加速度传感器

/

1个



1.4

激振锤

LT-10

1个



1.5

激振锤

LT-17

1个



1.6

激振锤

LT-28

1个



1.7

激振

LT-150

1个



1.8

传感器夹具

LT-180k

1个

附蝴蝶螺丝

1.9

信号线缆

LT-L-5

2根

BNC转接

1.10

磁性卡座

/

1个



1.11

橡皮泥

/

1个



1.12

钢卷尺

/

1把





2..1

基桩完整性无损检测仪分析系统


V1.0

1套





3.1

使用说明书



1本



3.2

保修



1份



3.3

合格证



1份


展开全部
