隧道工程无损检测技术解决方案


隧道锚杆长度及密实度检测技术方案


(2)背景

锚杆在隧道初期支护起到关键作用,对加固围岩、提高层间摩阻力,形成“组合梁”、“悬吊”作用。锚杆的长度及注浆密实度不合格将影响支护效果。

(3)检测依据

1. 《公路混凝土桥梁预应力施工质量检测评定技术规程》(DB35/T 1638-2017);

2. 《高速铁路隧道工程施工质量验收标准》(TB10753-2010);

3. 《锚杆锚固质量无损检测技术规程》(JGJ/T182-2009);

4. 《水利水电工程锚杆无损检测规程》(DL/T5424-2009);

5. 《铁路隧道锚杆支护技术规范》(Q/CR 9248-2020)。

(4)测试原理

锚杆长度及灌浆密实度测试,主要利用弹性波的反射特性、波形对比及衰减特性;通过弹性波的反射时间及对应波速可检测出锚杆长度,通过波形对比及衰减特性可确定锚杆灌浆密实度。

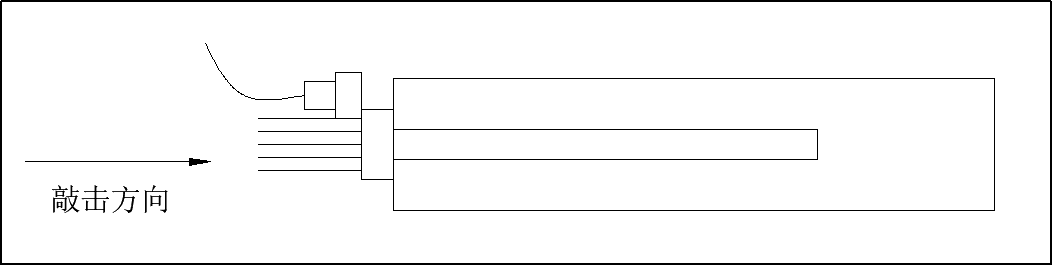

图2-1-1 锚杆长度及密实度检测示意图


(5)功能参数

设备名称:锚(索)杆质量无损检测仪LT-BQT

设备关键技术指标:

1、 采样精度:综合性能不低于24位;

2、 采样频率:不小于1000KHz,可调;

3、 幅值测量级线性:±0.3dB/6dB;

4、 声时长度不确定度:<1.0%;

5、 统计处理:平均、偏差处理;

6、 信号处理:积分处理、频谱分析、相关分析、滤波;

7、 测试范围:锚杆0.2m-30m;锚索0.2m-90m;

可对支护结构中的锚杆长度(含灌浆密实度)、锚索长度、大拱管长度、土钉长度等检测,其主要应用于隧道、边坡、基坑、地矿等支护结构。


(6)工程案例

案例一:某隧道锚杆检测案例

应当地检测单位邀请,我公司技术人员对某在建高速公路隧道锚杆长度进行检测,检测设备采用锚(索)杆质量无损检测仪LT-BQT。

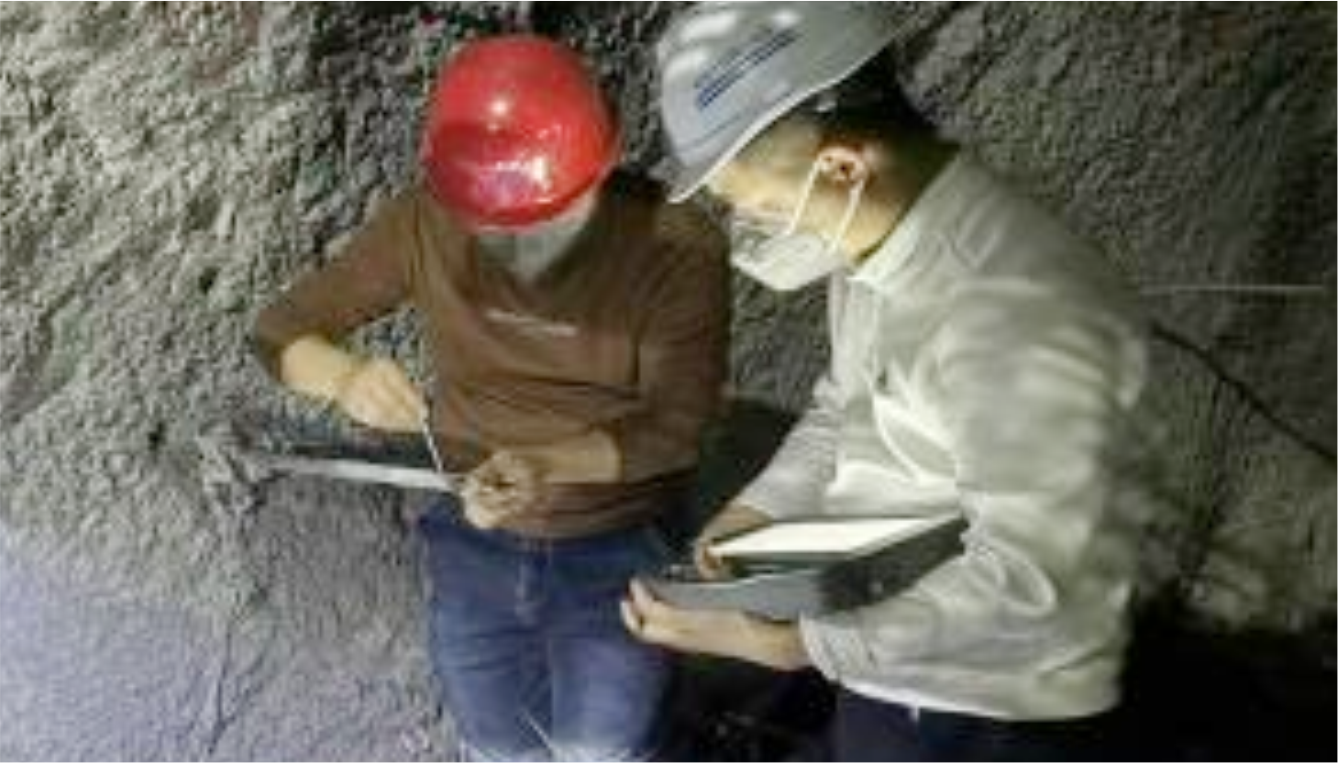

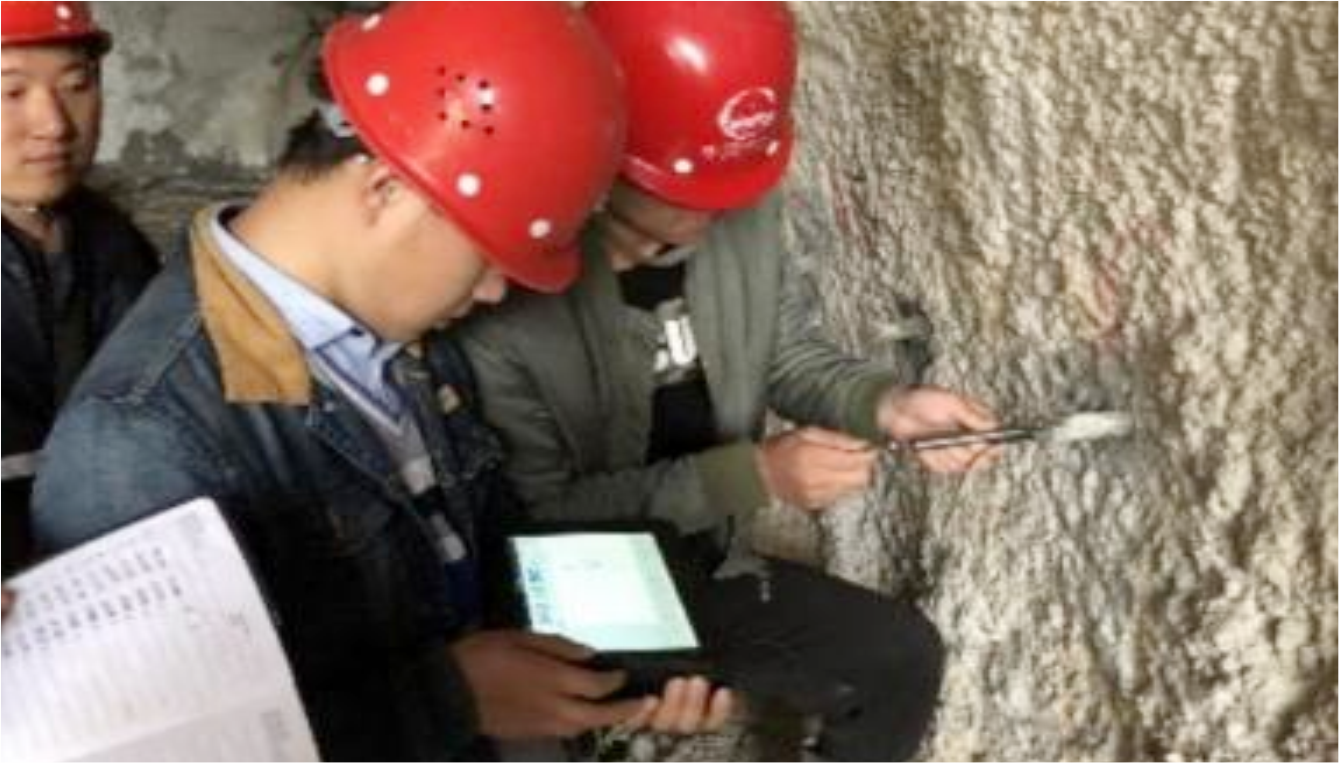

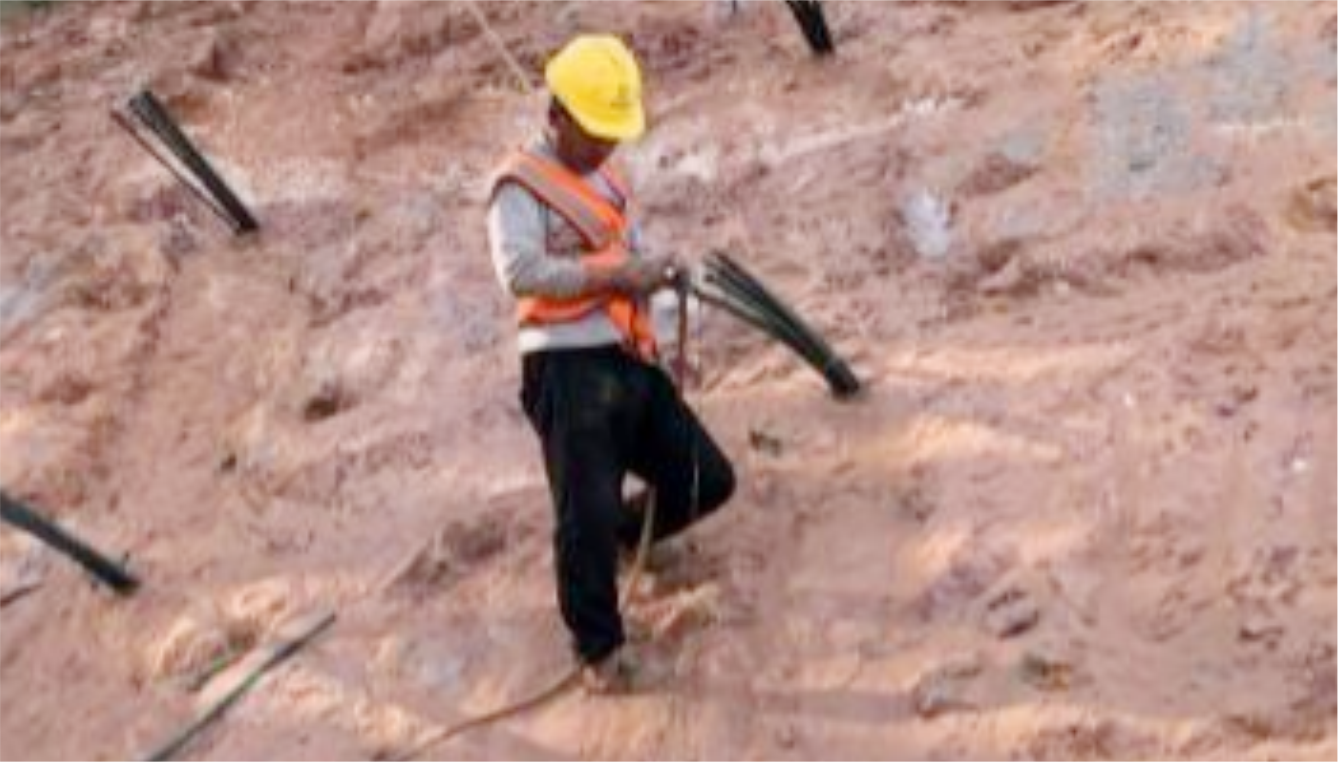

图2-1-2 现场检测照片


通过对锚杆检测结果分析,得到锚杆长度及灌浆密实度如下所示:


表2-1-1 锚杆长度及密实度检测结果表

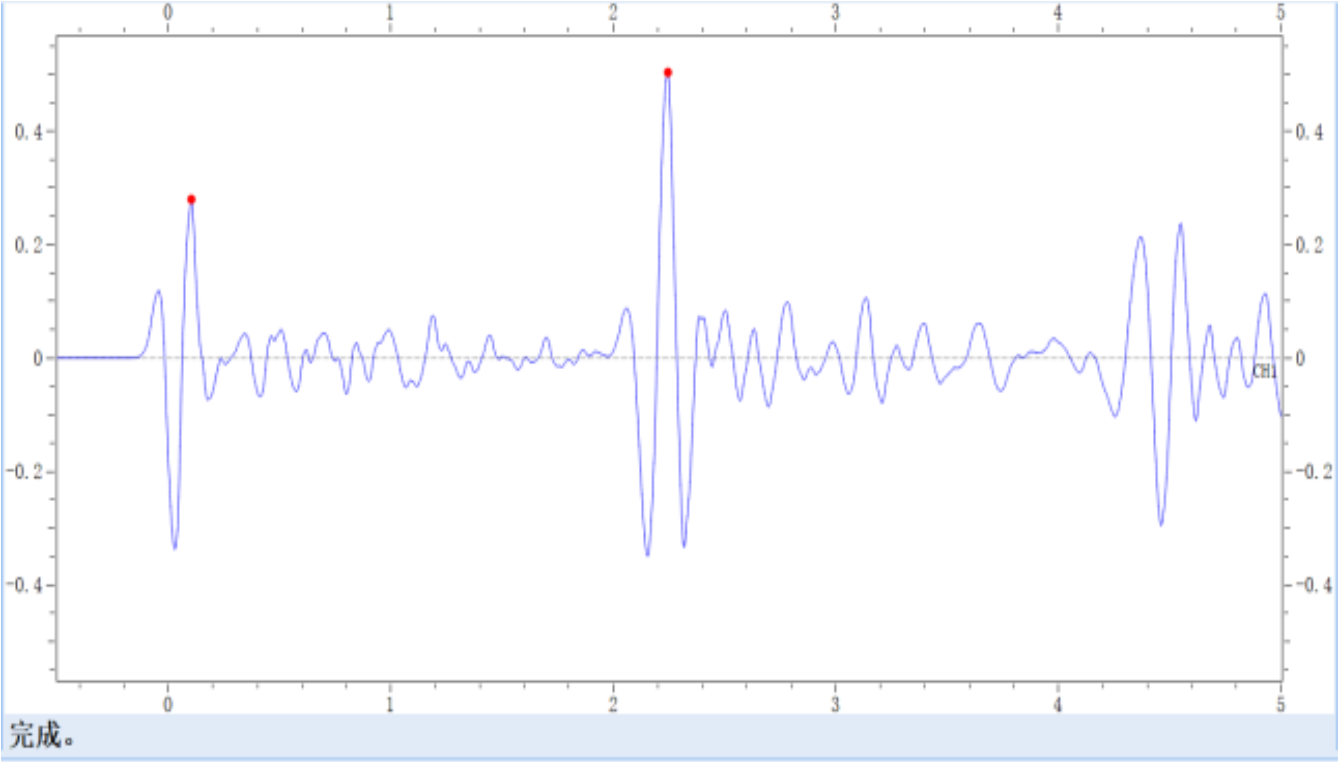

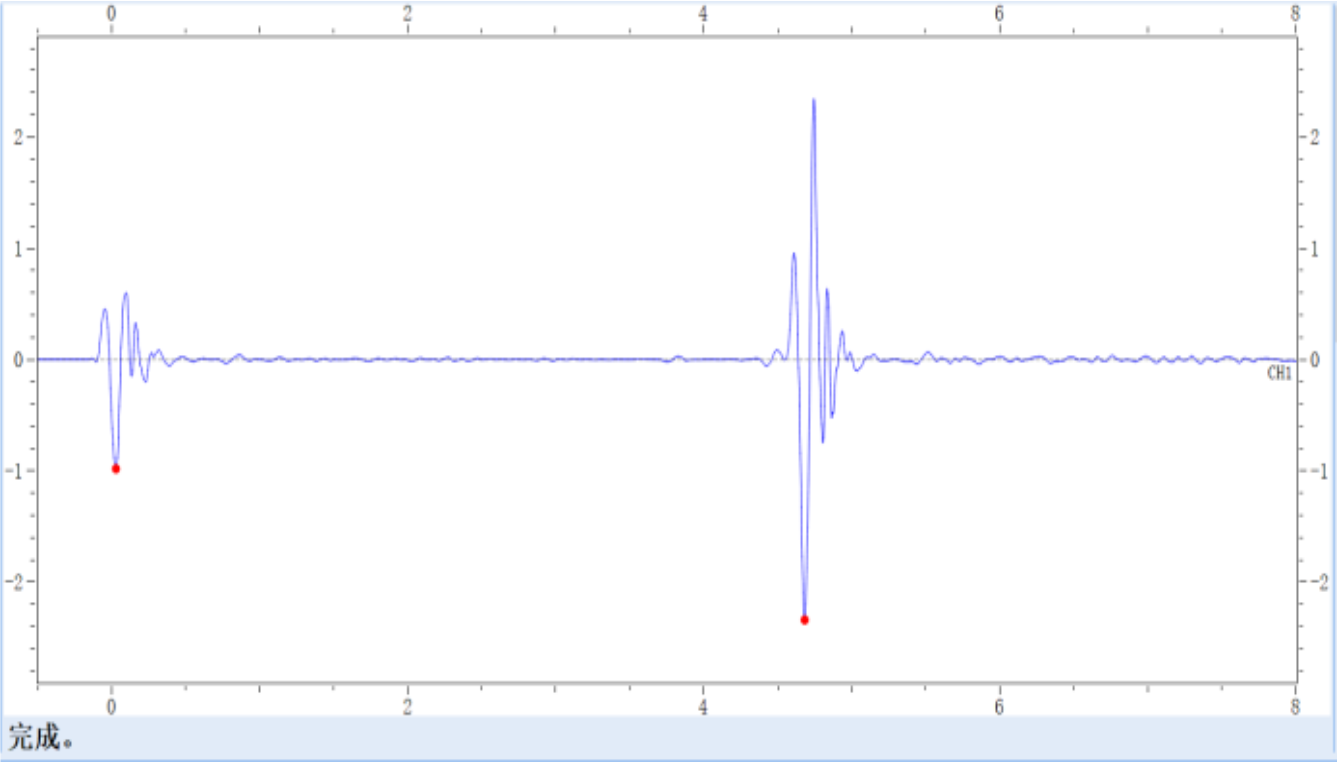

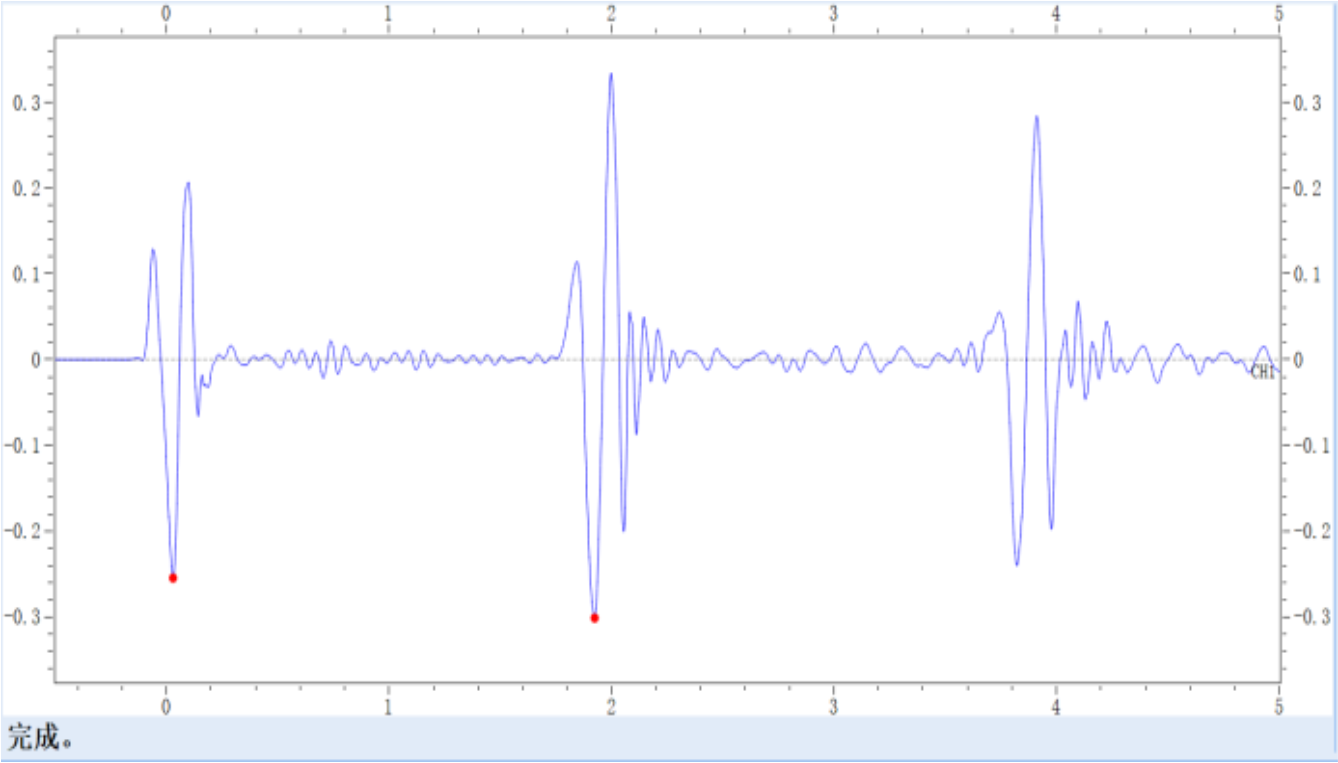

图2-1-3 检测结果图


通过检测发现,该隧道内锚杆长度严重不足,业主单位及时对该施工单位偷工减料的行为给予处罚,施工单位后续重新按照设计要求对隧道内锚杆进行了处理。
