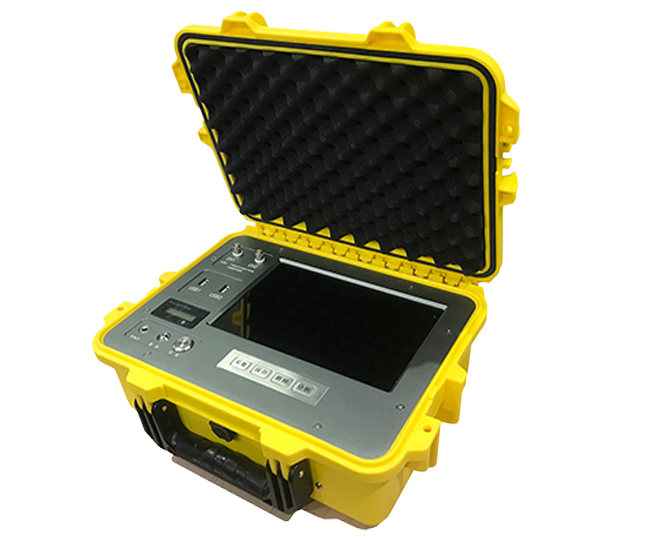

护栏立柱埋深检测仪

（1） 《公路工程质量检验评定标准》（JTGF80/1）
（2） 《公路交通安全设施设计规范》 (JTG D81-2006)
（3） 《钢质护栏立柱埋深冲击弹性波检测仪》（GB/T24967-2010）

测试原理

依靠弹性波反射原理：通过弹性波在立柱内的传播时间T及立柱的固有波速V可检测护栏立柱总长度L，通过外露长度可确定立柱埋深。

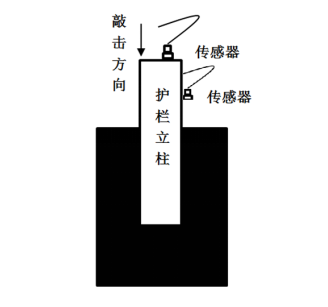

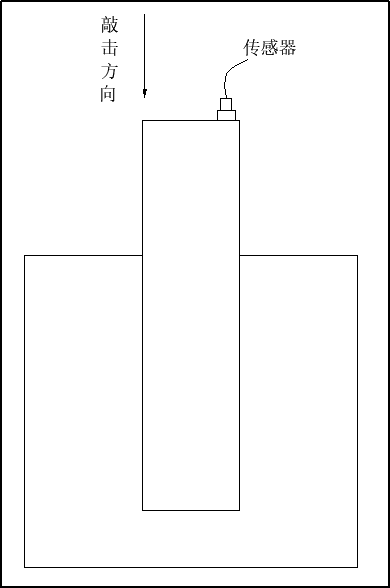

护栏立柱埋深检测示意图

1.国家标准：GB/T24967-2010；
2.操作系统：windows；
3.信号传输方式：有线传输；
4.工作温度：-30～50℃；
5.工作电压：8.4V；
6.工作时间：连续工作20小时；
7.*采样精度：综合性能不低于 24位；
8.*采样频率：不小于1000KHz,可调；
9.检测立柱范围：0.2-10m；
10.测试精度：误差小于±3%或者不大于±6cm，仪器分辨率小于0.5cm；
11.可接收信号通道数：2通道，两个通道功能可互换；
12.幅值测量级线性：±0.3dB/6dB；
13.采集器带宽：1Hz-70kHz(频带宽度)；
14.动态范围：不小于60dB；
15.*信号输入模式：同时支持IEPE和直流；
16.声时长度不确定度：＜1.0%；
17.统计处理：平均、偏差处理；
18.信号处理：积分处理、频谱分析、相关分析、滤波；
19.*信号放大/缩小：测试波形支持鼠标放大/缩放。
