桥梁预应力体系

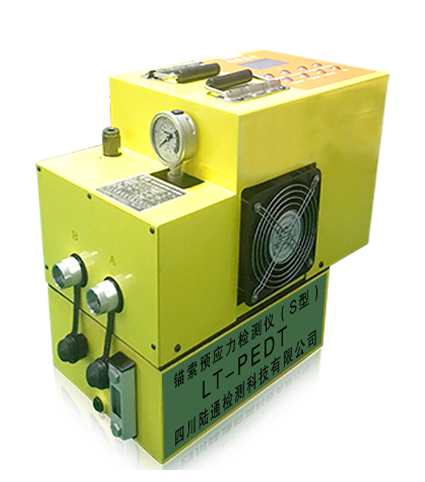

反拉式有效预应力检测仪

Advantages
产品优势
  • 系统适应性强,可根据不同锚具形式智能选取初始值保证了测试精度;
  • 系统可根据不同形式预应力设定力与位移的限值,有效保障了结构安全 与原有预应力状态不受扰动;
  • 系统可远程全自动控制,检测效率与安全性双重保障;
  • 系统可自动识别平衡位置,无需人工读取拐点,有效避免了摩阻不均匀 与夹片外露高度不一致引起的测试误差;
  • 系统检测率高,可对测试施工对象张拉效果进行综合全面的分析评估;
  • 智能化人机交互功能,使检测工作更具科技感;
Overview
功能概述

该产品主要用于后张法施工的锚下有效预应力检测,通过 PID 智能控制技
术在检测过程中实时动态侦测夹片位移并与力值联动,当夹片位移达到限值时,
系统自动控制油泵工作状态,同时准确获取锚下有效预应力值,该方法可有效避
免因检测引起的夹片扰动,对原有预应力状态几乎无影响,为工程问题仲裁提供
了可靠的数据基础和有利条件,同时也解决了其他产品因无法获取拐点而无法获
取准确数值的难题,极大程度的提高了同束力值的检出率,为有效评价工程质量
奠定了良好基础。
适用于后张法施工的各种预应力结构,主要为桥梁的纵向预应力、横向预应力、竖向预应力(含精扎螺纹钢)、负弯矩、节段束、体外束等。

  • 对应标准规范
    CORRESPONDING STANDARD
  • 测试原理
    TESTING PRINCIPLE
  • 系统参数
    System parameters
  • 产品配置
    Product configuration

1、 《公路混凝土桥梁预应力施工质量检测评定技术规程》(DB35/T 1638-2017)
2、 《 重 庆 市 市 政 基 础 设 施 工 程 预 应 力 施 工 质 量 验 收 规 范 》(DBJ50-134-2012)
3、 《桥梁预应力及索力张拉施工质量检测验收规程》(CQJTG/T F81-2009)
4、 《公路桥梁后张法预应力施工技术规范》(DB33/T 2154-2018)

展开全部


在单根外露钢绞线上安装集成式智能前端,千斤顶启动后钢绞线被张拉,当反拉力小于原有预应力时,夹片对钢绞线有紧固力,内部钢绞线不会发生位移。当反拉力略大于原有预应力时,夹片微小位移,集成式智能前段可根据夹片动作状态自动计算出测试力值。




展开全部

1. 额定压力:63Mpa ;
2. 最大流量:0.2L/min,动态可调;
3. 位移行程:10mm;
4. 力值量程:0~300KN;
5. 张拉行程:100mm(可定制);
6. 单根重复性:< 0.5%;
7. 系统误差:<±1%FS;
8. 穿孔直径:φ18.2mm;
9. 测试精度:0.5%FS;
10. 能够精确侦测夹片位移量,并实时控制;
11. 自动识别有效预应力测试值,无人干预;
12. 可远程显示测试数据及结果并控制油泵工作状态;
13. 自动绘制力值与夹片位移双控曲线图;
14. 提供数据库接口服务,方便保存工程项目数据;
15. 设备具备可拓展紧扎螺纹钢等特殊结构预应力检测功能(额外定制)

展开全部

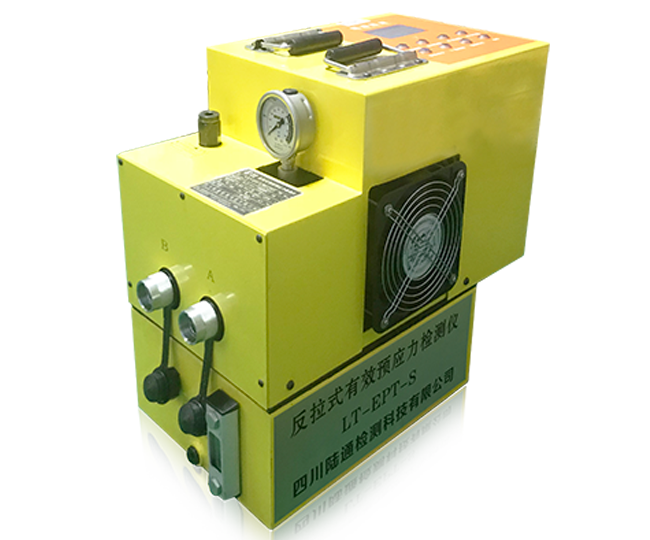

反拉式有效预应力无损检测仪LT-EPT-S

序号

部件名称

规格型号

数量

一、硬件部分

1.1

集成式智能前端

IIE-300

1

1.2

平板电脑

\

1

1.3

千斤顶

JKD-120

1

1.4

电磁阀液压泵

SHP-60

1

1.5

位移及力信号线缆

DAP-6m

1

1.6

快接油管

HPT-5m

2

1.7

配套维护工具

\

1套

二、软件部分

2.1

反拉式有效预应力分析系统

V1.1

1

三、附件部分

3.1

使用说明书

\

1

3.2

保修卡

\

1

3.3

合格证

\

1份


展开全部
