（1）检测依据

1、《水工混凝土结构缺陷检测技术规程》（SL 713-2015）；

2、《冲击回波法检测混凝土缺陷技术规程》（JGJ/T411-2017）；

（2）测试原理

通过冲击使得结构表面产生振动；结构脱空与否，结构振动信号的相位、幅度、频率等特征信息会发生变化，根据这一系列特征判断钢结构与混凝土接触表面是否存在脱空。

图6-3-1 钢管混凝土缺陷模型及测试原理

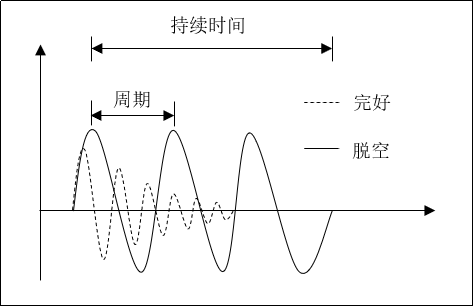

图6-3-2 检测原理示意图

（3）功能参数

设备名称：混凝土结构质量综合检测仪LT-CQST

设备关键技术指标：

1、噪声处理：平滑、滤波、BPF、EMD等机能 ；

2、分析及处理方法：FFT（EFS）/MEM；

3、测试内容：混凝土材质、缺陷、脱空、尺寸、裂缝深度、强度、模量、波速测试，混凝土结构质量检测；

4、测试方法：冲击回波法（IE）、透过法（对测、斜测）、表面传播法；

5、测试范围：裂缝深度测试范围0-1.2米,材质0.1-50米不等；

6、可接收信号通道数：2通道，两个通道功能可互换，即可作为触发通道也可作为接收通道；

7、采样精度：24位；

8、最小采样间隔：1us，可调；

9、 频响范围：1kHz-120kHz；

10、系统噪声：小于20μv；

11、声信号测量相对误差：小于0.5%；

12、针对水库隧洞内衬钢管混凝土脱空等质量问题进行检测。

（4）工程案例

众所周知，混凝土的抗压强度高。但抗弯能力很弱，而钢材，特别是型钢的抗弯能力强，具有良好的弹塑性，但在受压时容易失稳而丧失轴向抗压能力。而钢管混凝土在结构上能够将二者的优点结合在一起，可使混凝土处于侧向受压状态，其抗压强度可成倍提高.同时由于混凝土的存在，提高了钢管的刚度，两者共同发挥作用，从而大大地提高了承载能力。钢管混凝土作为一种新兴的组合结构，主要以轴心受压和作用力偏心较小的受压构件为主，被广泛使用于框架结构中。

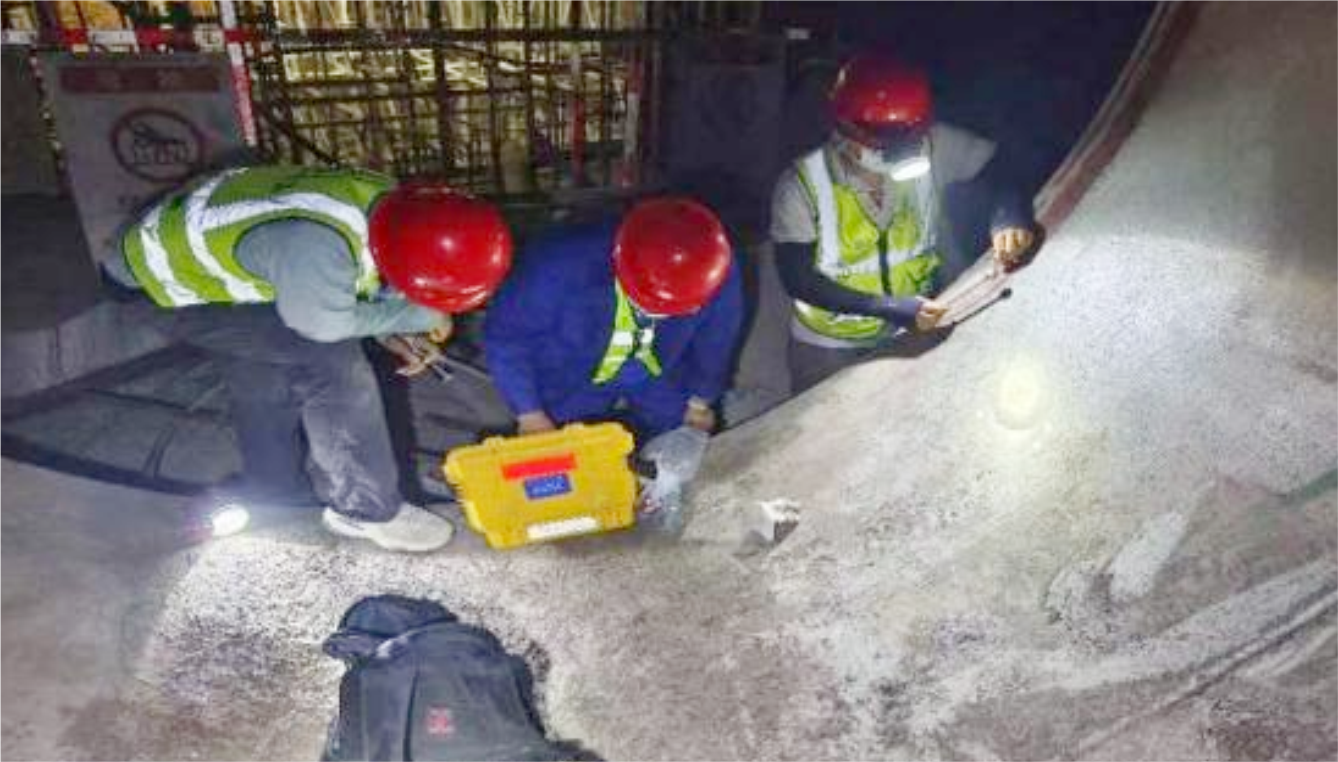

为确保工程质量及耐久性，检测人员随机对部分区域钢混结构脱空进行检测，本次测试钢管厚度为18mm，检测结果发现大量区域存在脱空。施工单位根据检测结果立即进行整改，及时确保工程质量。

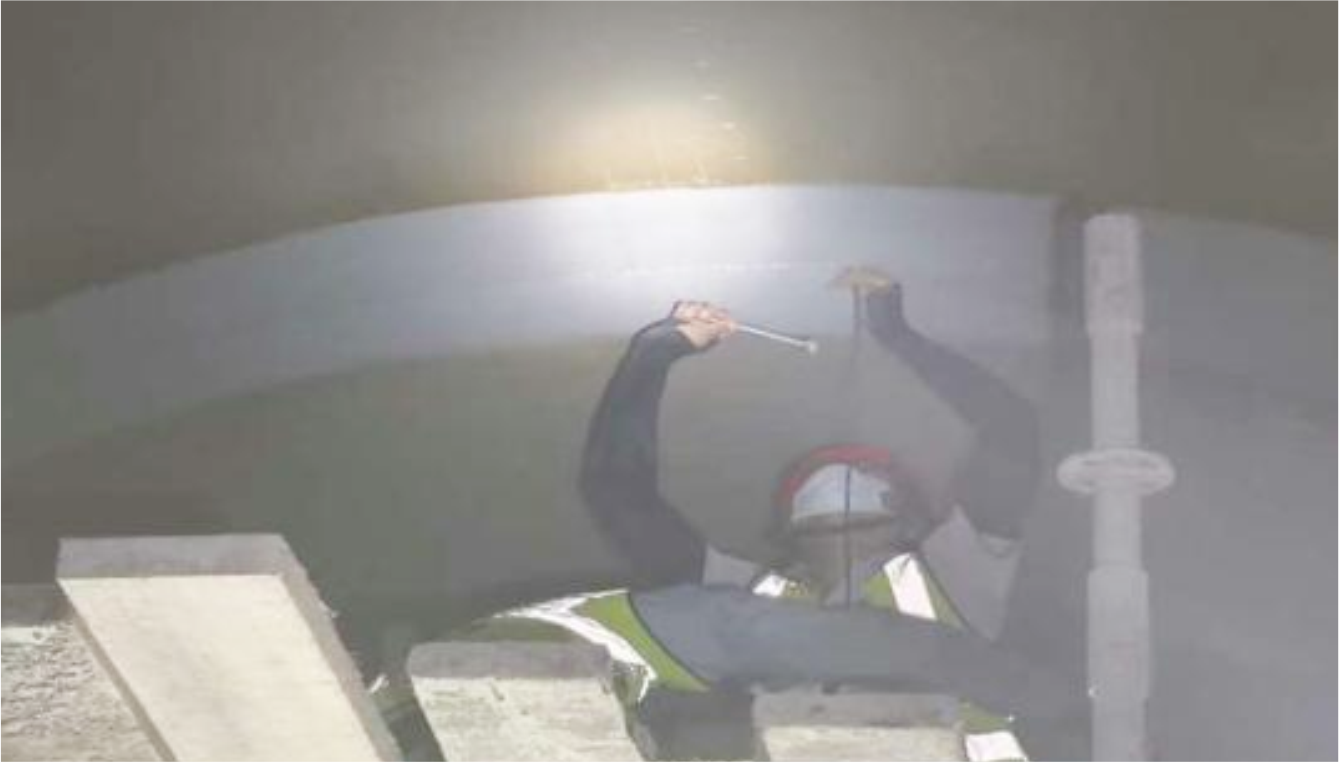

测试结果显示图示蓝色区域为钢混结构脱空区域。为验证测试结果准确性，现场人员立即对显示异常区域大力进行锤击，结果与测试结果完全吻合。

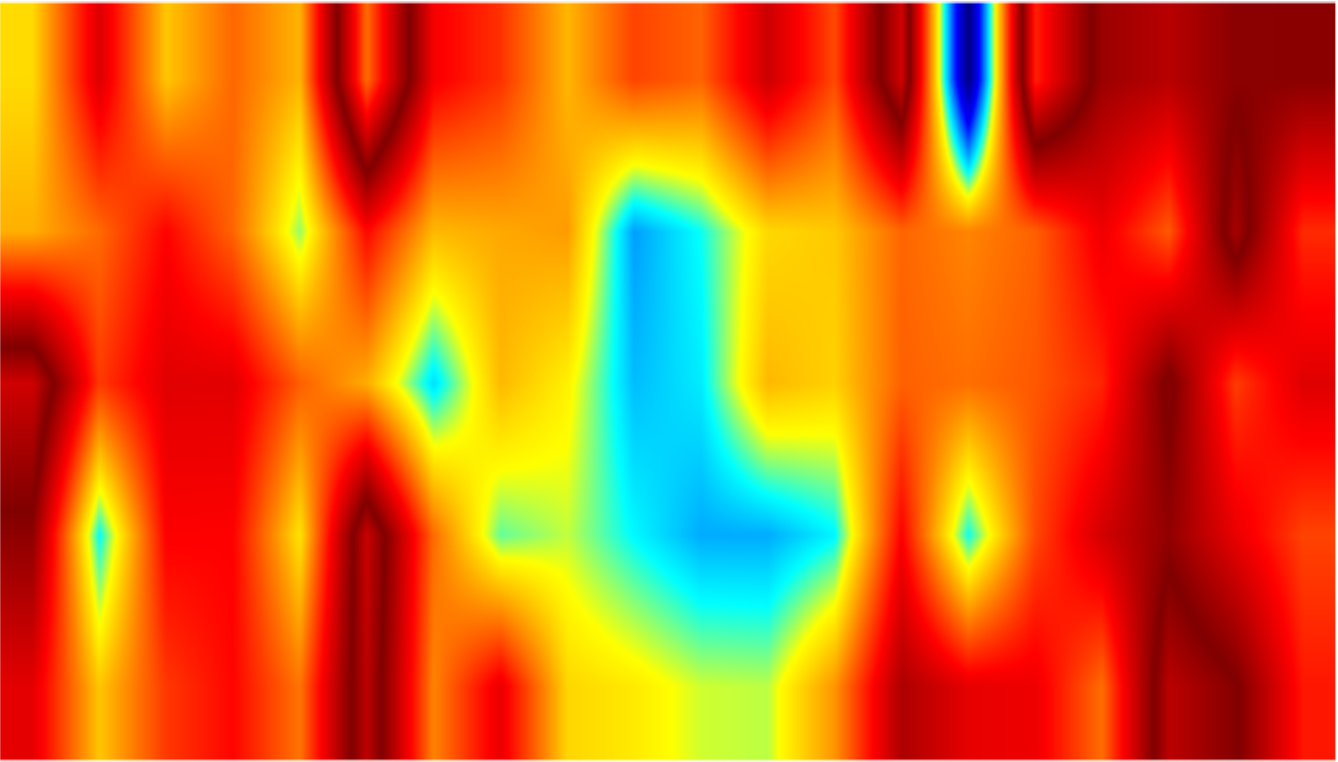

图6-3-5水库隧洞内衬钢管测试结果云图
