(1)现状
高边坡锚索施工缺陷主要在于:钻孔深度未达到设计孔深;锚索组装锚固段+自由端+外露张拉段不要符合设计要求;注浆不密实及锚索预应力张拉未达到要求有效预应力值。
(2)现有测试方案难点及新的解决方法
高边坡锚索长度及密实度检测采用弹性波反射法,即根据识别入射波信号遇到锚索底部的反射信号计算锚索长度与缺陷大致位置,再根据锚索反射波能量大小与入射波能量大小比值计算锚索灌浆密实度。
现有检测技术难点在于锚索的长度较大、存在自由段、横向能量衰减大,底部反射信号难以识别,为了提升检测精度需从以下两方面入手:
1、检测设备的硬件水平:
由于锚索长度较长且存在自由段弹性波信号衰减较快,不利于有效信号的拾取,其对采集系统灵敏度、动态范围、系统噪声均有着较高的要求,同时软件系统对信号的综合处理能力要求也较高,包括频谱、够滤、增益、对需要识别的底部信号能够放大;
2、激振信号:
震源应采用匹配结构特征的器具,目的可有效获取底部信号,达到测试的目的。
(3)测试原理;

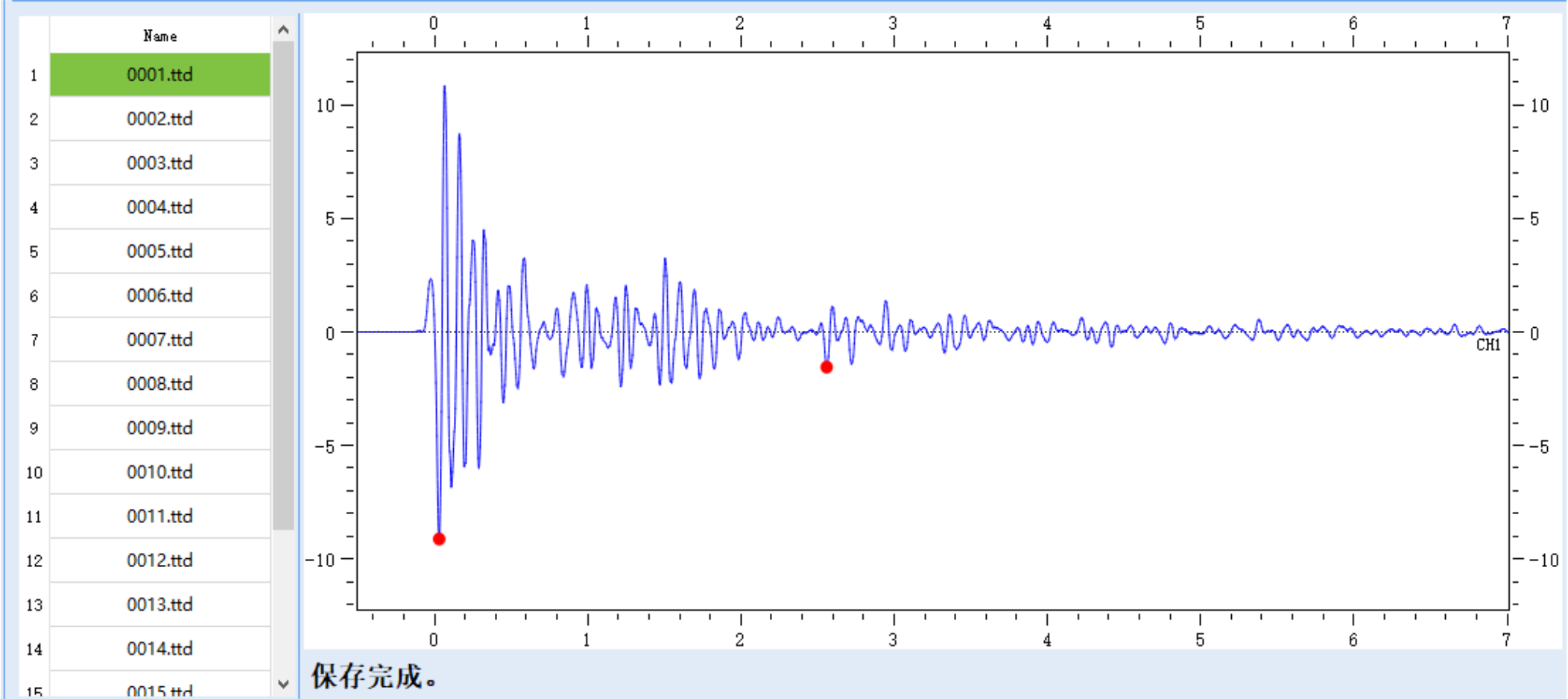

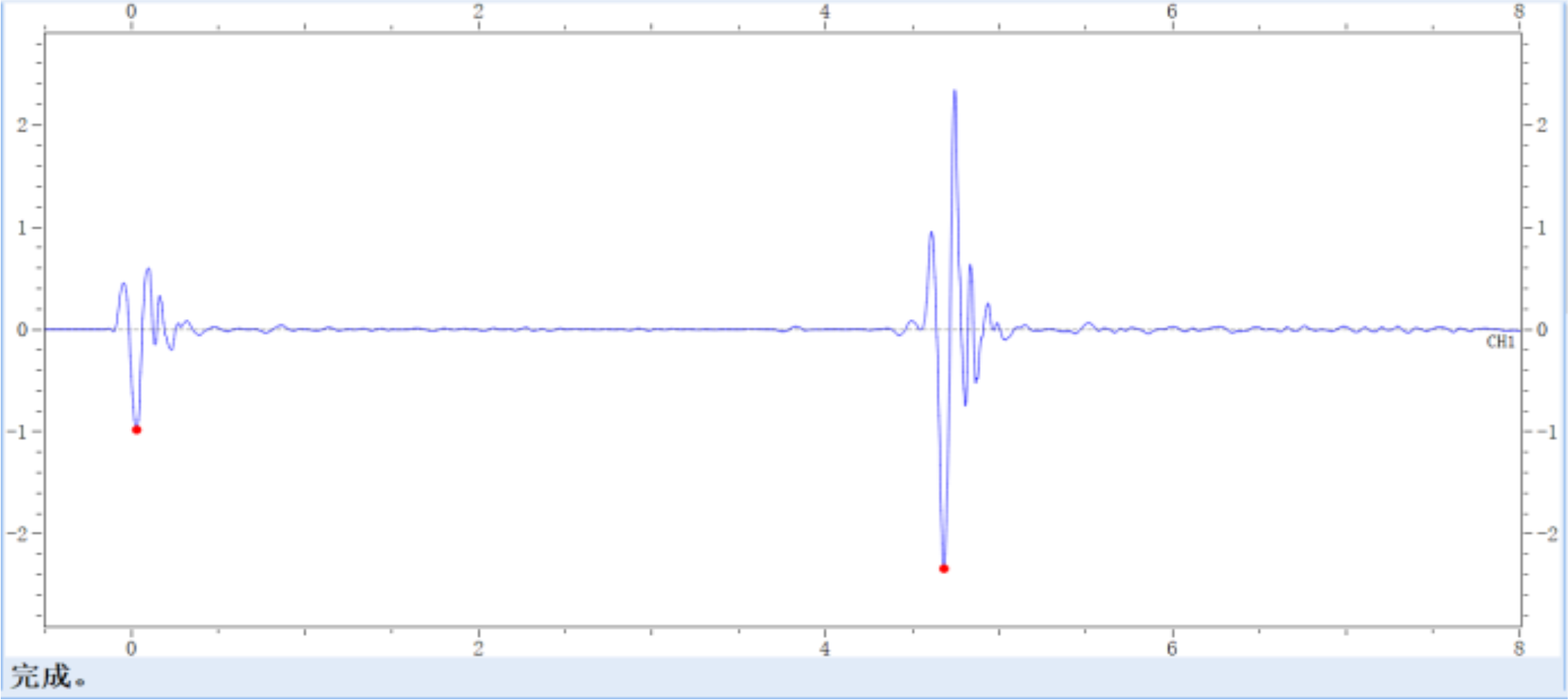

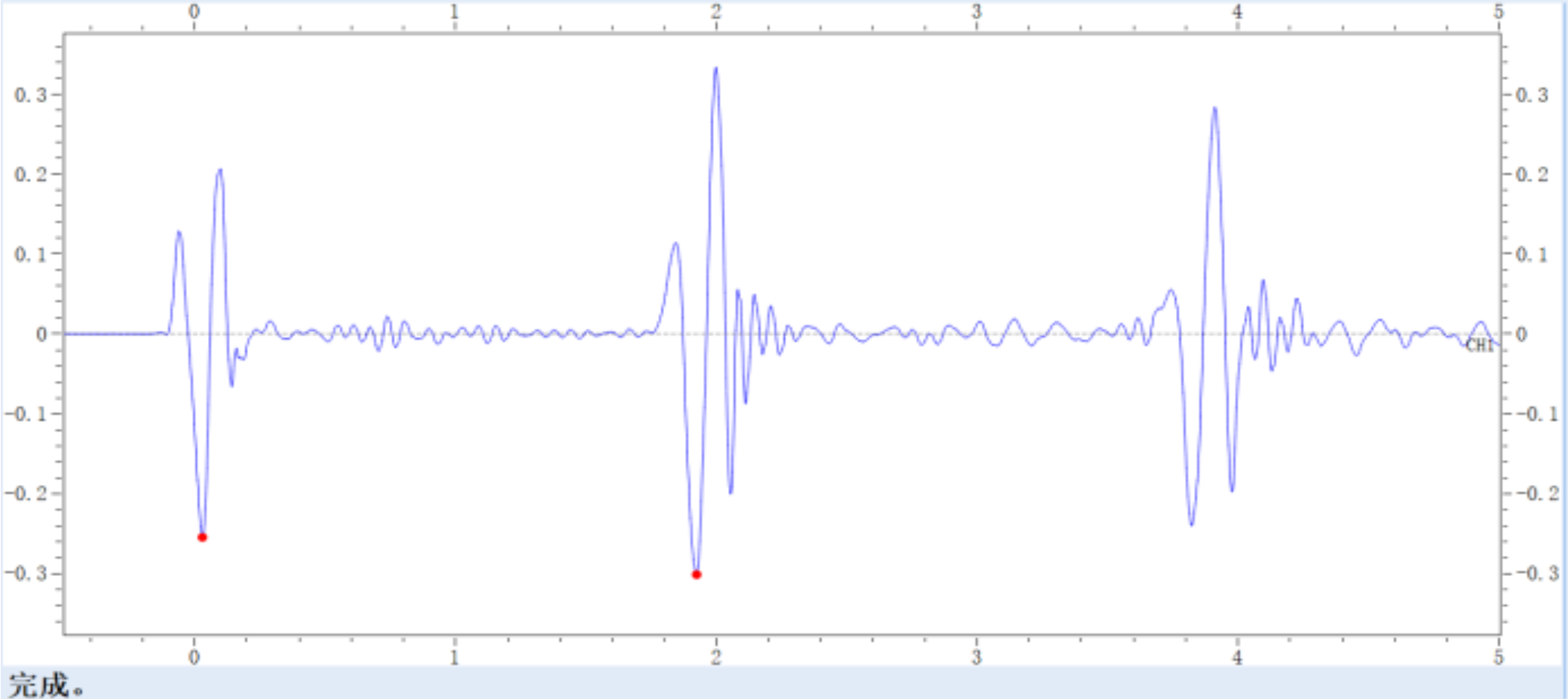

锚索长度及灌浆密实度测试,主要利用弹性波的反射特性、频率变化特性、波形对比及衰减特性;通过弹性波的反射时间及对应波速可检测出锚索长度,通过波形对比及衰减特性可确定锚索灌浆密实度。

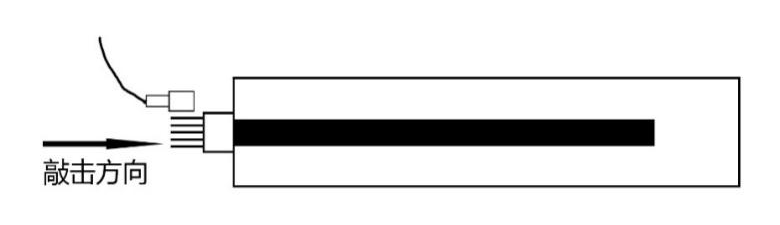

图6-5-1 检测原理示意图
(4)功能参数;
设备名称:锚(索)杆质量无损检测仪LT-BQT
设备关键技术指标:
1、 采样精度:综合性能不低于 24位;
2、 采样频率:不小于1000KHz,可调;
3、 幅值测量级线性:±0.3dB/6dB;
4、 采集器带宽:1Hz-70kHz(频带宽度);
5、 动态范围:不小于60dB;
6、 信号处理:积分处理、频谱分析、相关分析、滤波;
7、 测试范围:锚索0.2m-70m;
8、 信号输入模式:通道支持IEPE和直流;
(5)工程案例;
案例一:某边坡锚索检测案例
经业主邀请,通过对现场锚索进行测试,设计长度为5米锚索,现场测试数据分析结果显示,测试结果实际长度为2.79m,通过沟通现场施工单位承认实际施工锚索未按照设计要求执行。

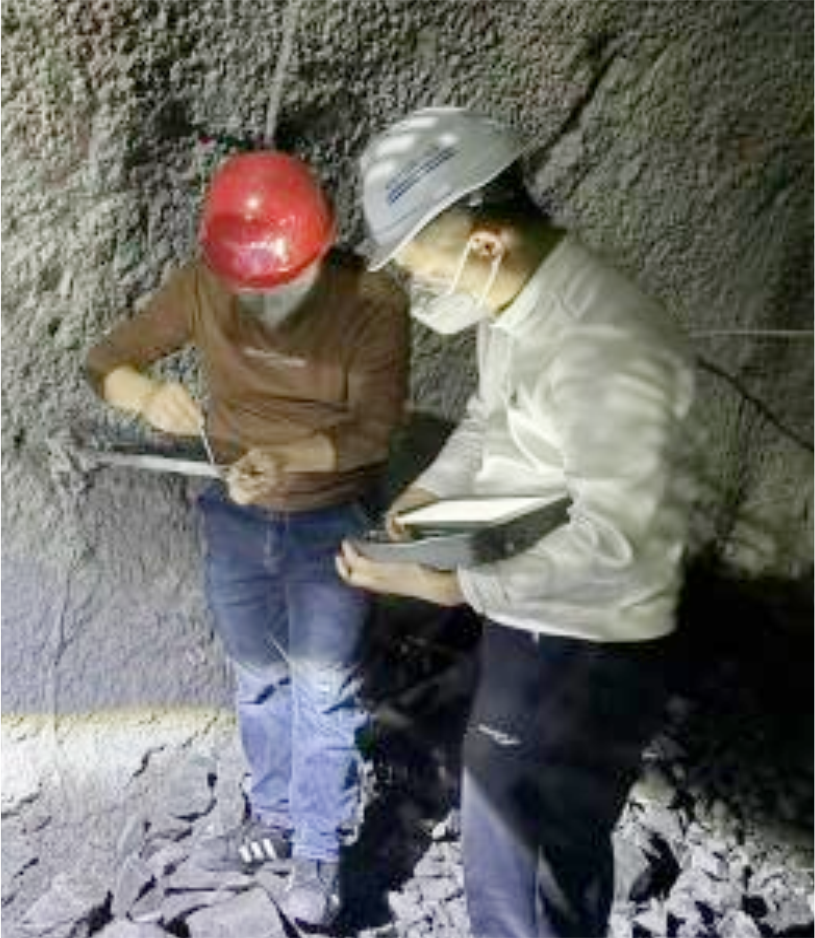

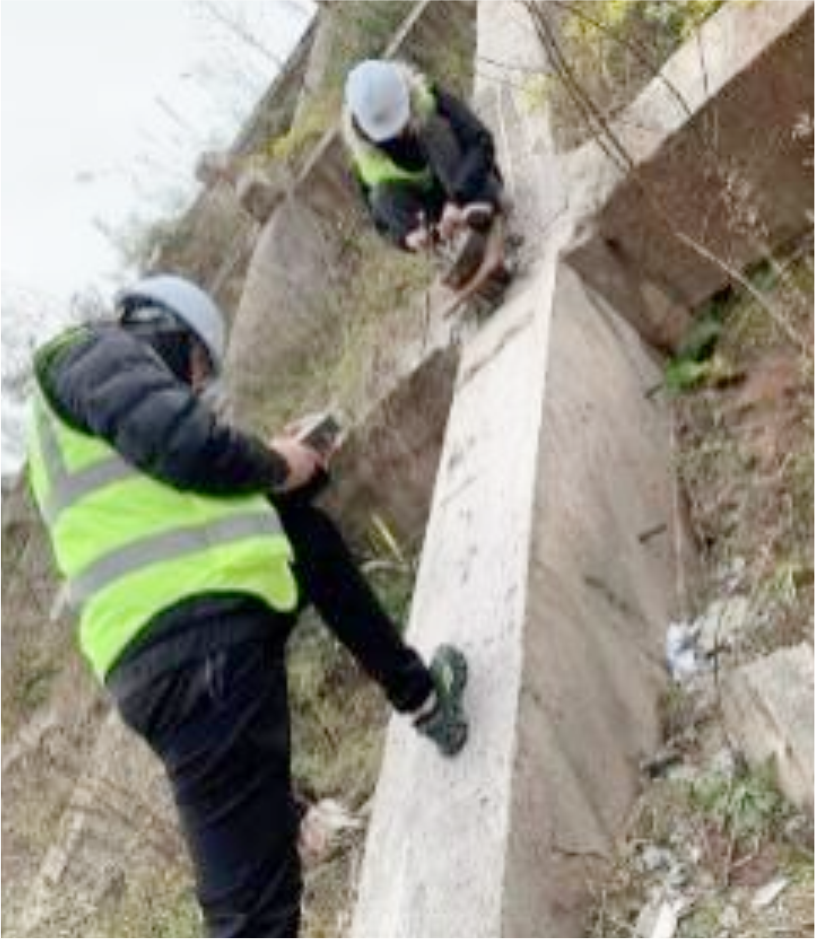

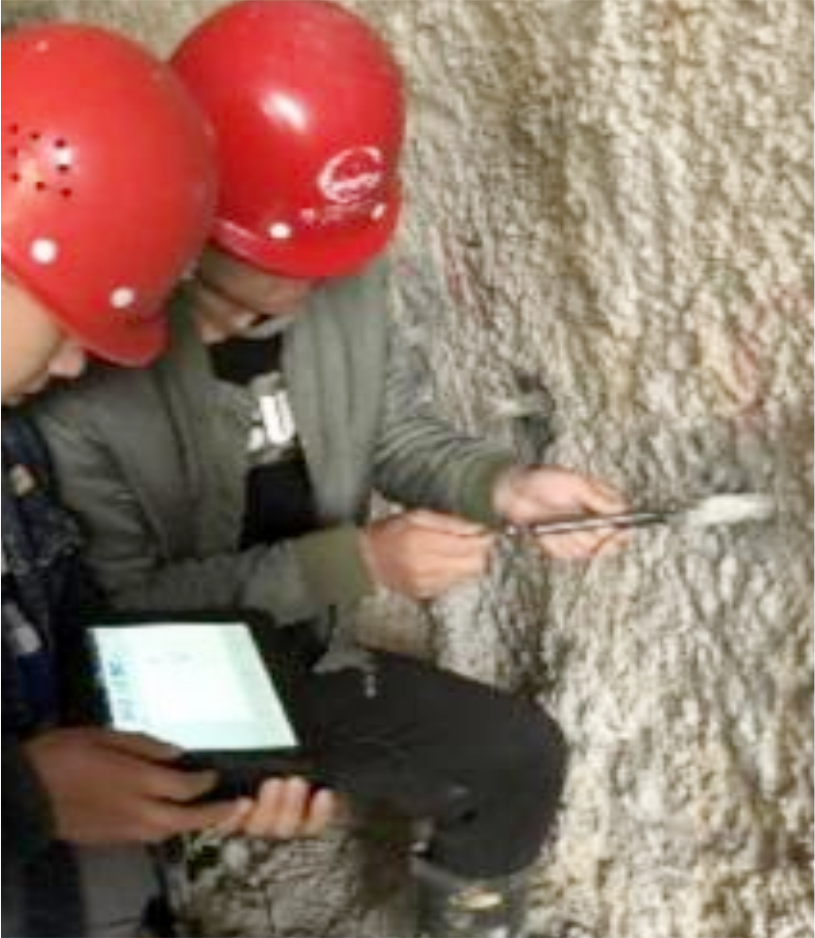

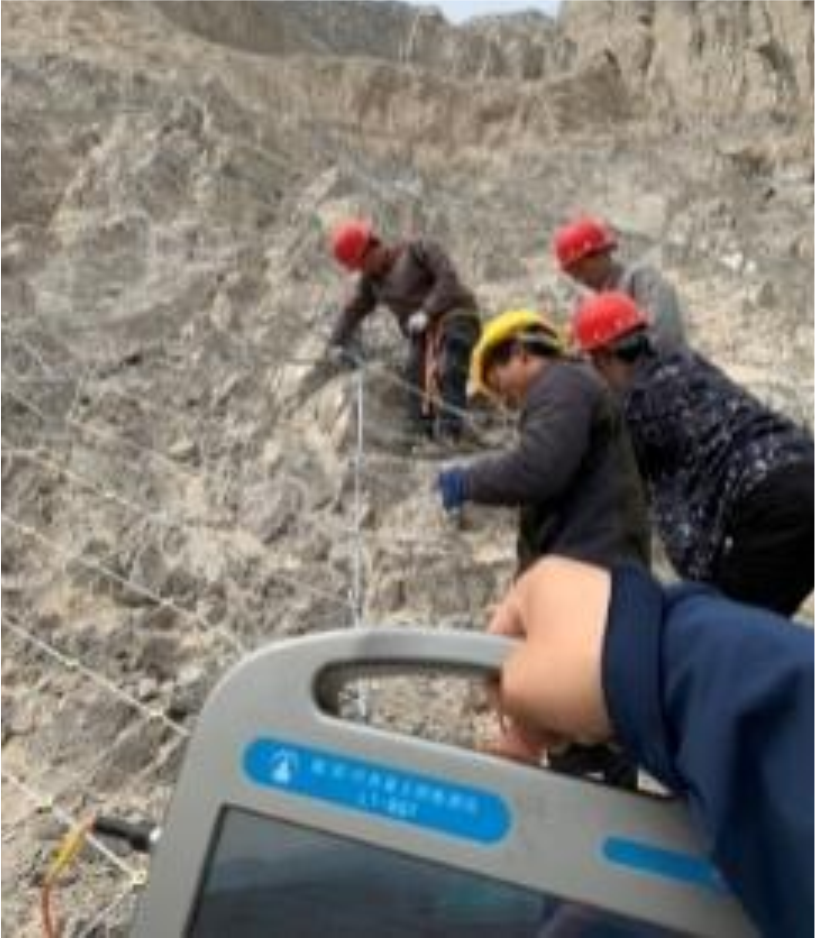

图6-5-2 现场检测照片

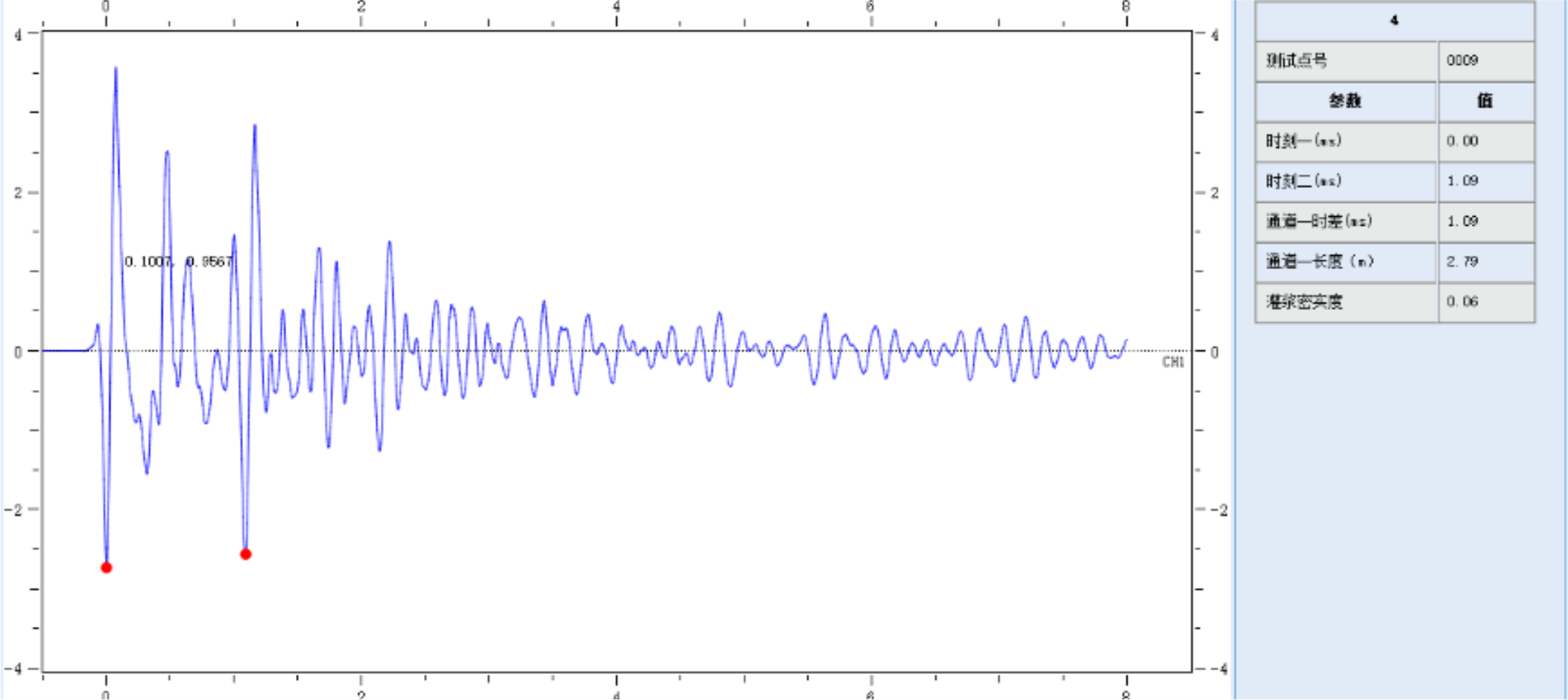

图6-5-3 检测结果图
