（1）背景

混凝土水利大坝碾压混凝土建筑物出现提前老化以及其它病害问题,使其安全运行受到严重影响,这主要是因为施工质量差,耐久性差,设计标准偏低所造成的。大坝混凝土内部存在缺陷将导致水利大坝的耐久性和抗渗性降低，严重时可能导致安全事故。

（2）现有的测试方案难点及新的解决方法

大坝混凝土内部缺陷现有检测方法主要有超声波法、雷达法、冲击回波法、弹性波CT法。其中，超声波法测试能力有限且受骨料钢筋尺寸等影响易产生散射作用难以达到检测要求，雷达法受混凝土中钢筋、水等介电常数较大的物质敏感不适用于大坝大体积混凝土的内部质量检测，冲击回波法仅对厚度1米以内的结构缺陷行检测，因此，弹性波CT法作为大体积的混凝土损伤、不均匀性等缺陷的较理想方法。

（3）检测依据

1、《大坝混凝土声波检测技术规程》（DL 52910-2013）；

2、《水工混凝土结构缺陷检测技术规程》（SL713-2015）；

3、《冲击回波法检测混凝土缺陷技术规程》（JGJT411-2017）；

4、《Standard Test Method for Measuring the P-Wave Speed and the Thickness of Concrete Plate Using Impact-Echo Method》ASTM-C1383-98,1998。

（4）测试原理

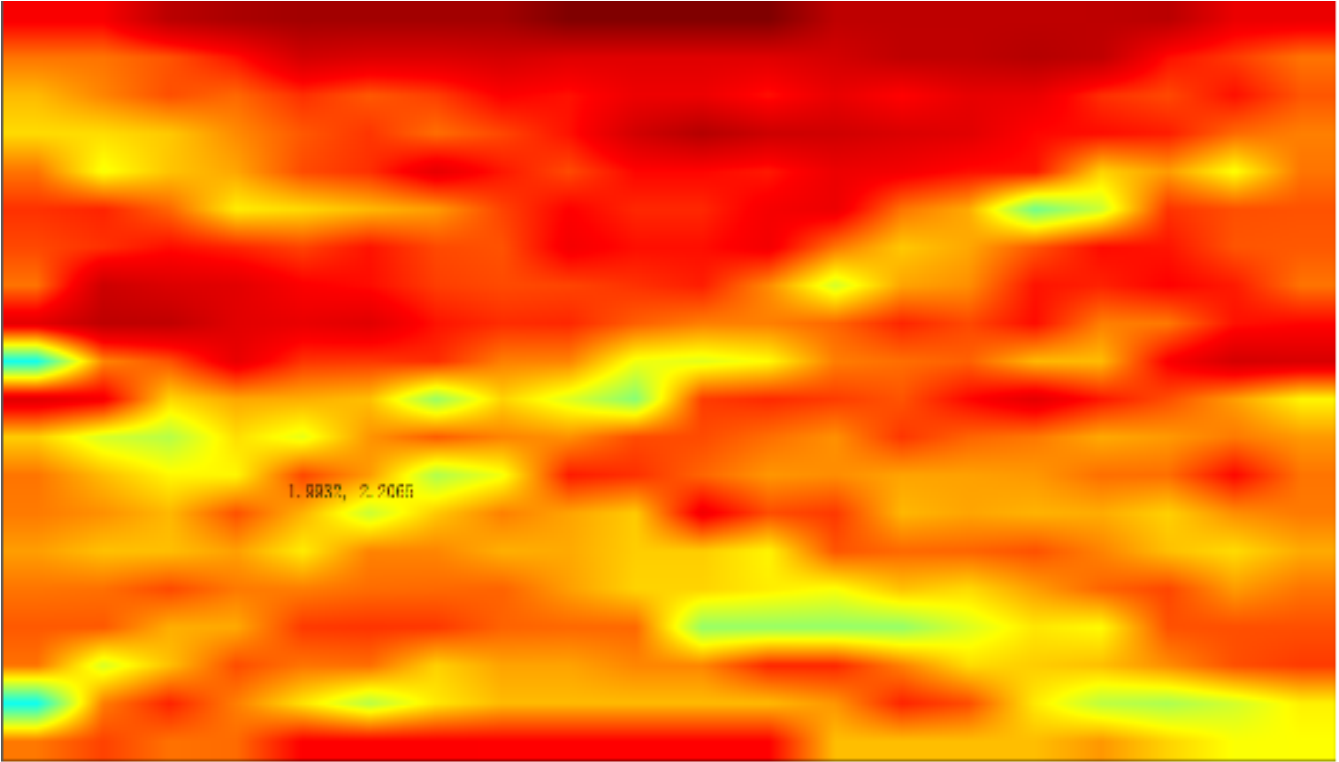

该方法以冲击弹性波作为媒介，以波速和信号能量作为计算依据，通过交叉测线对被检对象进行全方位扫描，通过对采集数据的反演、重建得到能真实反映其结构内部情况的结构质量分布图像，以达到检测结构物内质量的目的。

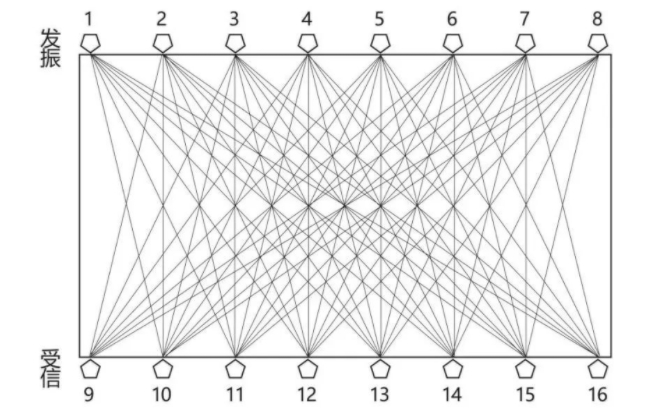

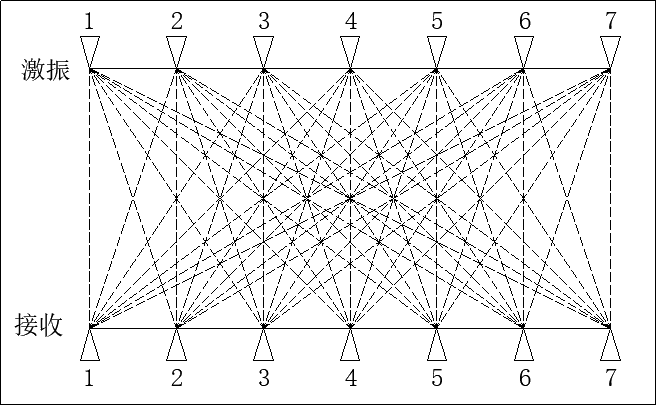

图6-2-1 检测原理示意图

（5）使用设备及要求

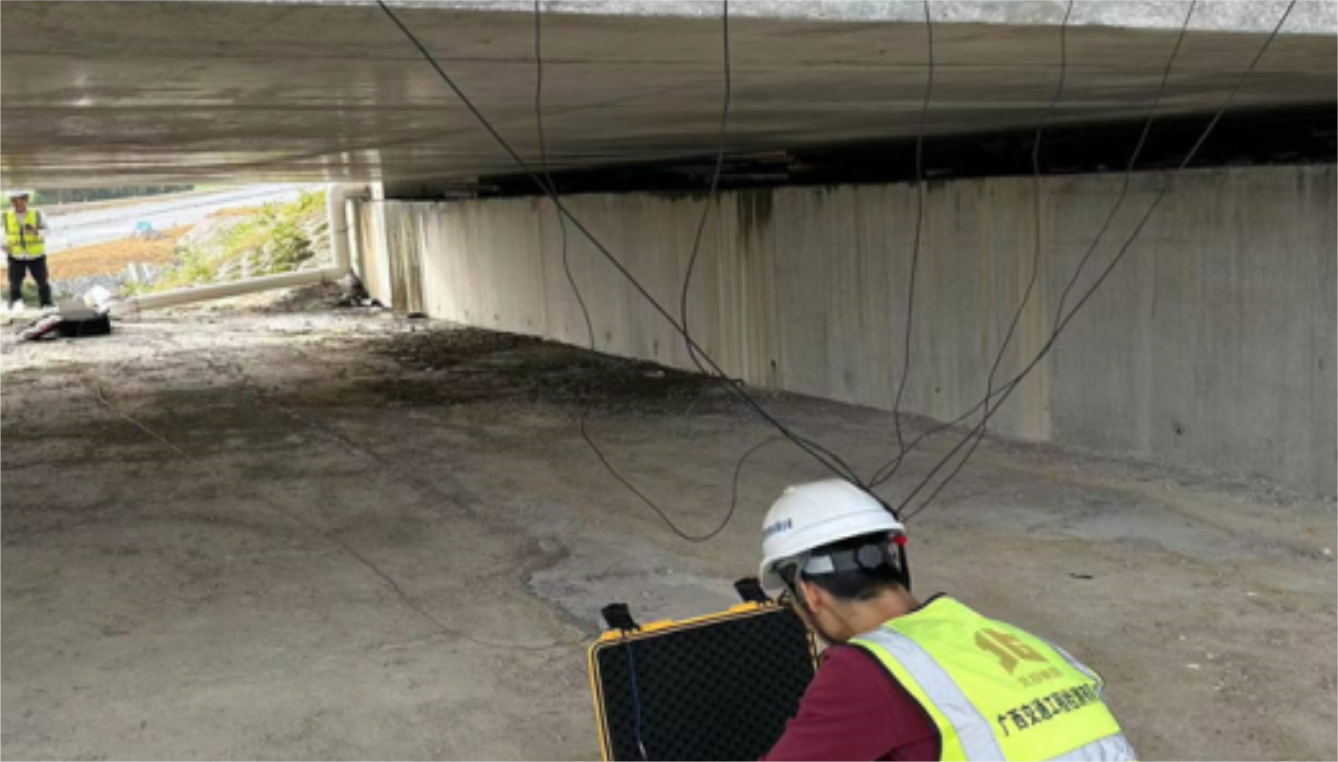

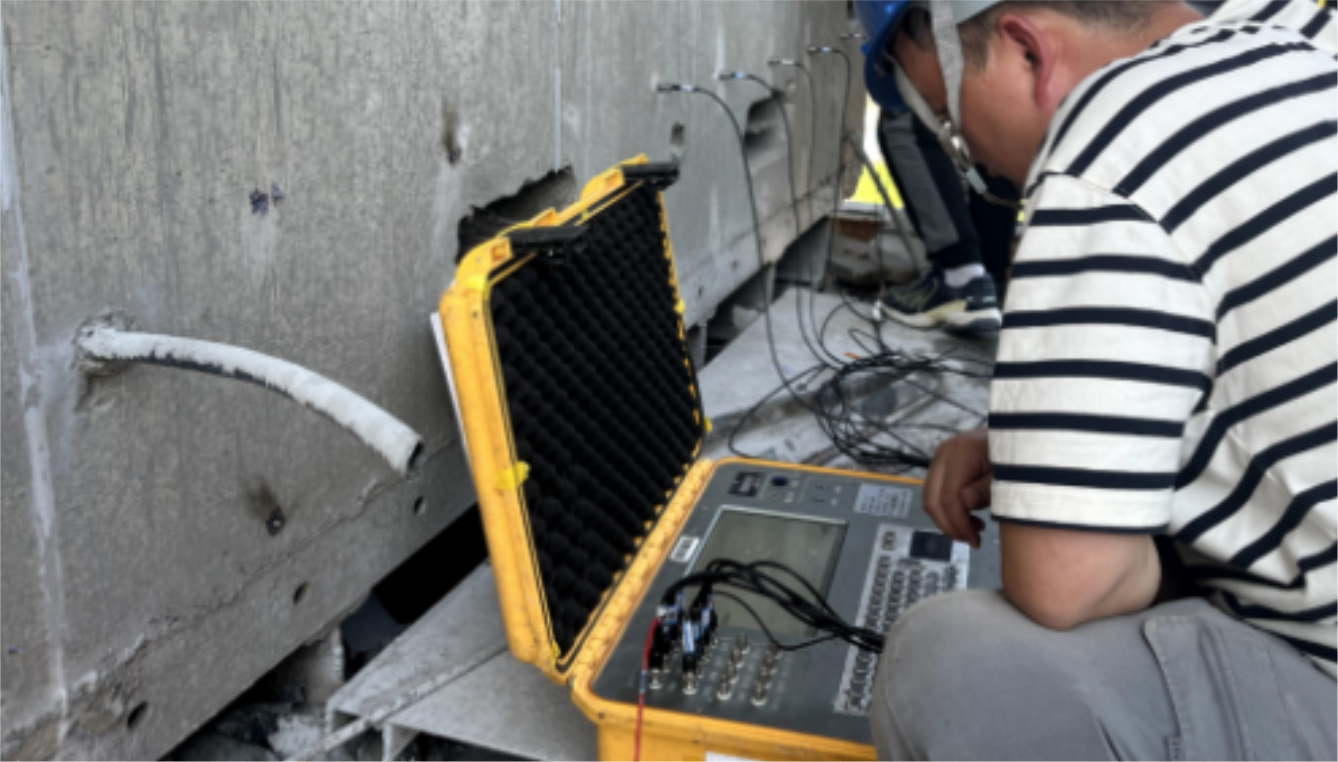

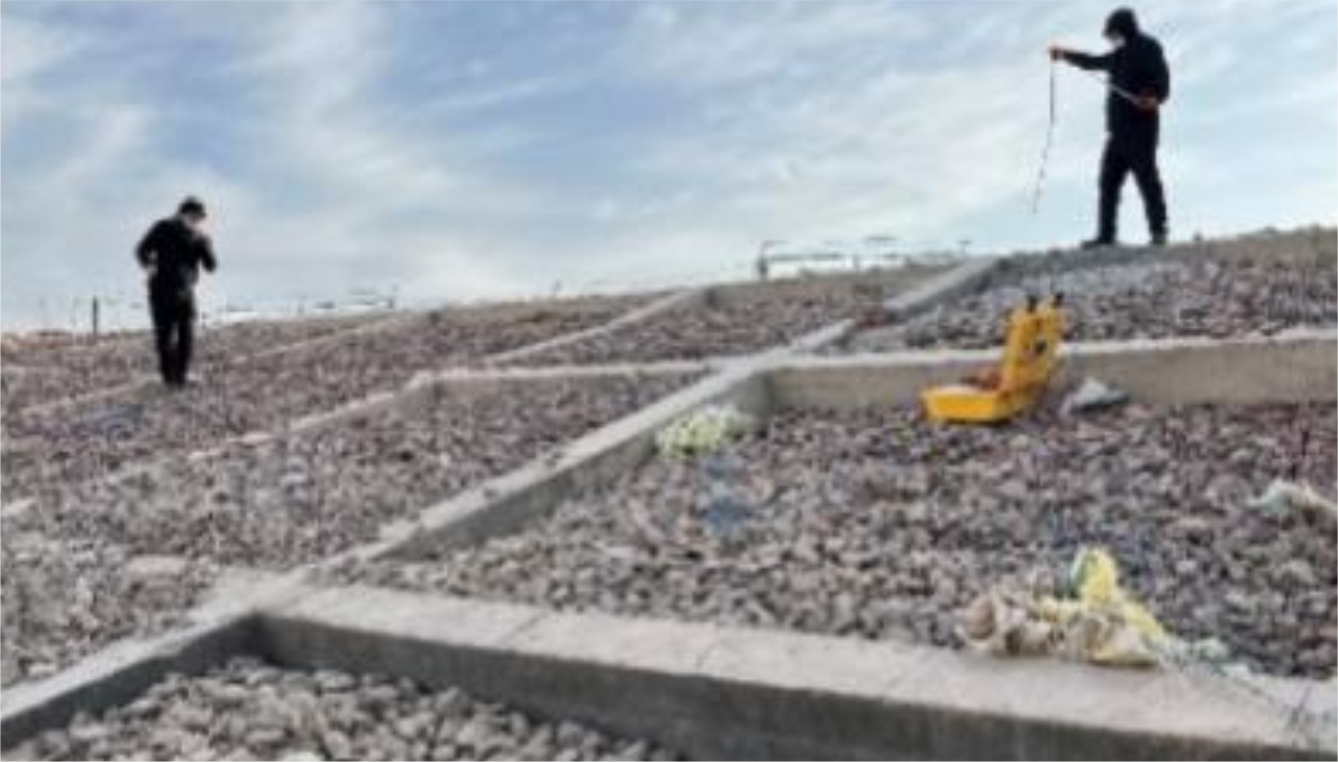

设备名称：混凝土结构质量扫描系统LT-CQCT

设备关键技术指标：系统噪声水平低，采集精度高；

1、多通道动态连续采样，测试效率高；

2、多档量程切换可适用于多种结构；

3、支持电荷和IEPE两种信号模式；

4、系统拓展性强，最大可至256通道；

5、现场可一键成像，无需特殊计算；

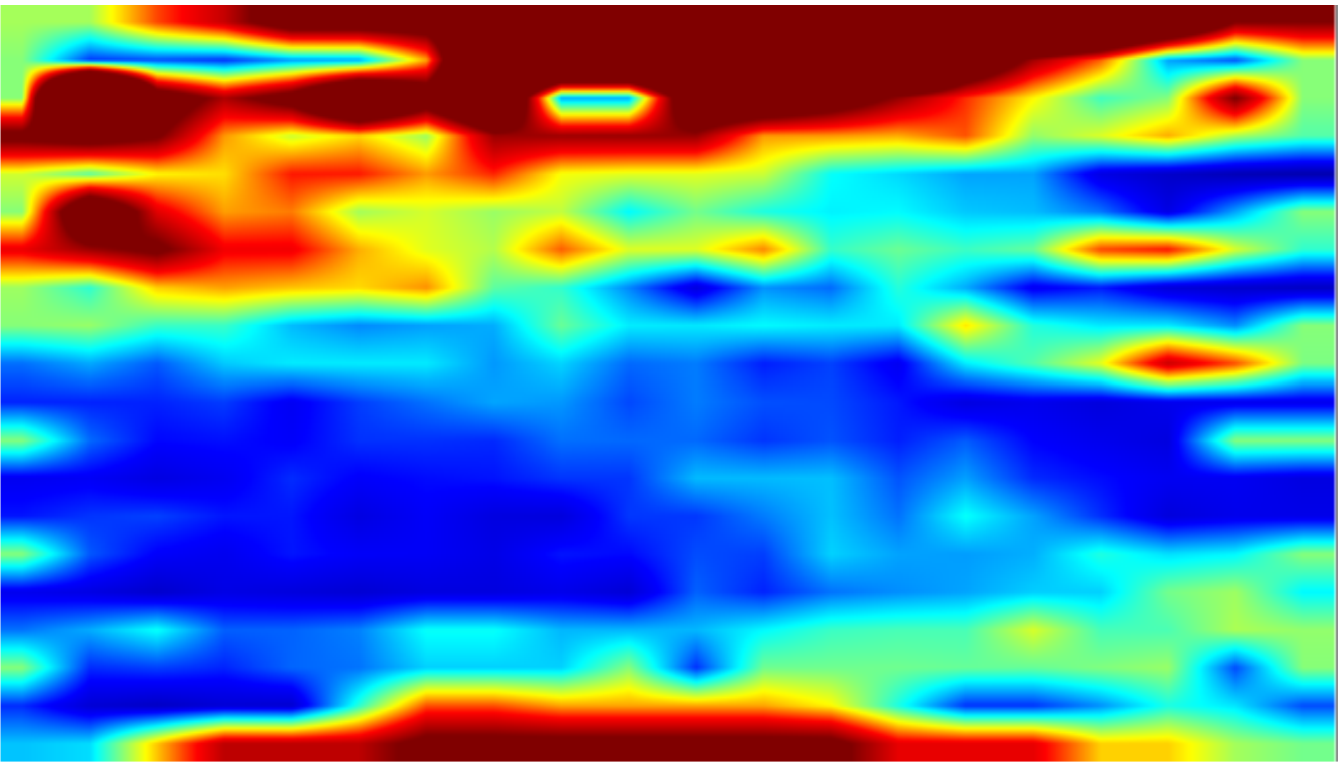

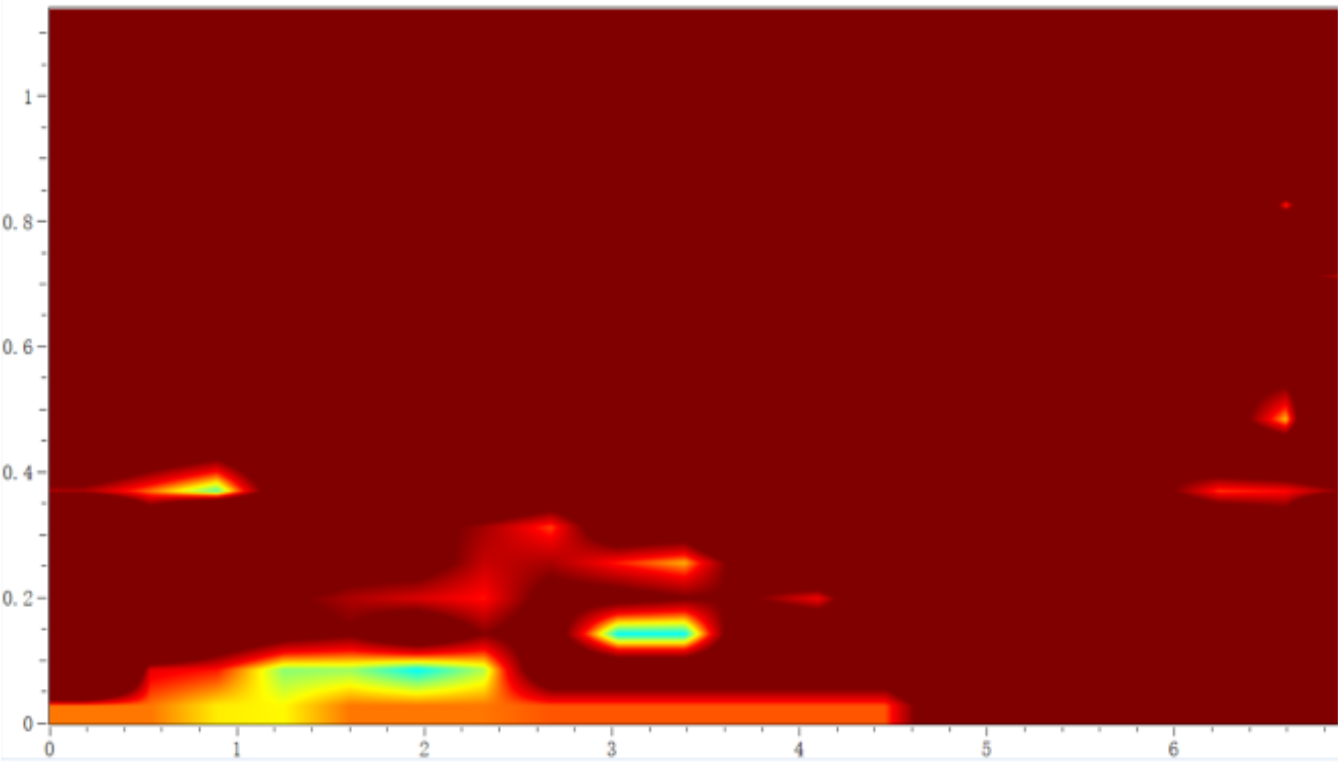

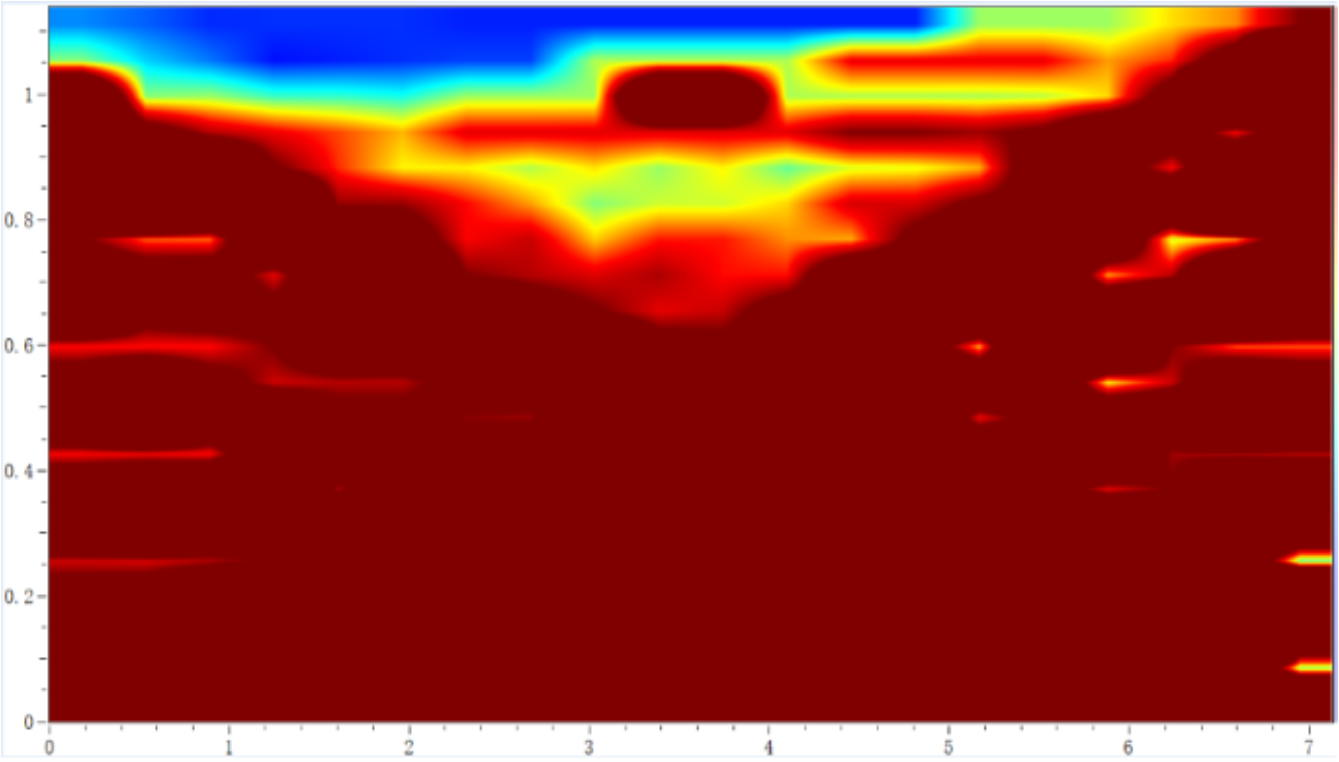

6、可对水利大坝内部混凝土（或土体）均匀性和内部缺陷进行检测，检测范围最大可达200米。
