在役基桩长度及完整性检测技术方案


在役基桩长度及完整性检测技术方案


(1)现状

目前施工桩身完整性检测方法主要有低应变法、声波透射法、钻芯法,除中小直径灌注桩外,大直径灌注桩一般同时选用两种或多种的方法检测,使各种方法能相互补充印证,优势互补;另外,对设计等级高、地基条件复杂、施工质量变异性大的桩基,或低应变完整性判定可能有技术困难时,提倡采用直接法(静载试验、钻芯、管桩可采用孔内摄像)进行验证。

(2)现有测试方案难点

1. 旁孔透射法(旁孔透射法是在基桩旁边钻一平行于基桩的孔,在基桩顶部或侧面敲击产生应力波,利用传感器在旁孔内接收投射波信号,记录不同深度首波到达时间,根据时间―深度关系图判断桩长和桩身缺陷。)

2. 动力荷载法(动力测试法可以在不中断交通的情况下实现对在役桥梁基础的病害诊断,但该方法主要以定性判断为主,不能准确判断缺陷的位置、缺陷的种类,而且需要较准确地估算自振频率限值、动位移限值等,一般需要类似基础作为参考进行对比判断。)

3. 低应变反射波法(现场需要将桩开挖出桩头,在桩侧面凿出两个混凝土平面,磨平表面后就可以开始采用一端激发,一端接收采集应力波曲线,分析现役基桩完整性,通过采用侧面开凿平面的方式,可以解决桩头被承台覆盖而导致应力波采集面缺失的问题,在实践中发现此种方法有一定的适用性。)

4.超声透射法(此种方法需要现役的桩基础中提前预埋声测管并在后期施工时保留好,这样后期随时可以对桩基进行声波检测,或者直接在灌注桩上钻两个以上孔,然后使用超声透射法进行检测,相比其他方法,本方法适用性不强。)

(3)测试原理

对桩顶或桩侧(适用于现役桩)竖向进行激振,使待测桩中产生应力波,应力波沿着桩身向下传播,当桩身存在明显波阻抗界面(如桩底、断裂或离析、夹泥等部位)或桩身截面积变化(如缩径或扩径)部位,将产生反射波。通过对反射信号进行处理,可判断桩的缺陷及位置。

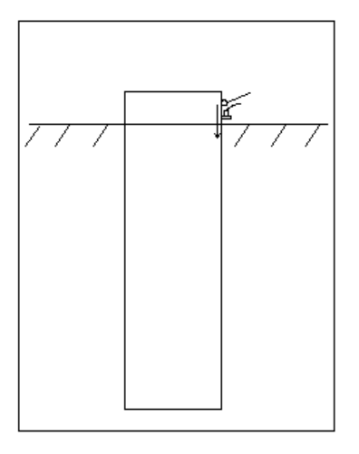

图7-1-1 检测原理示意图

(3)工程案例

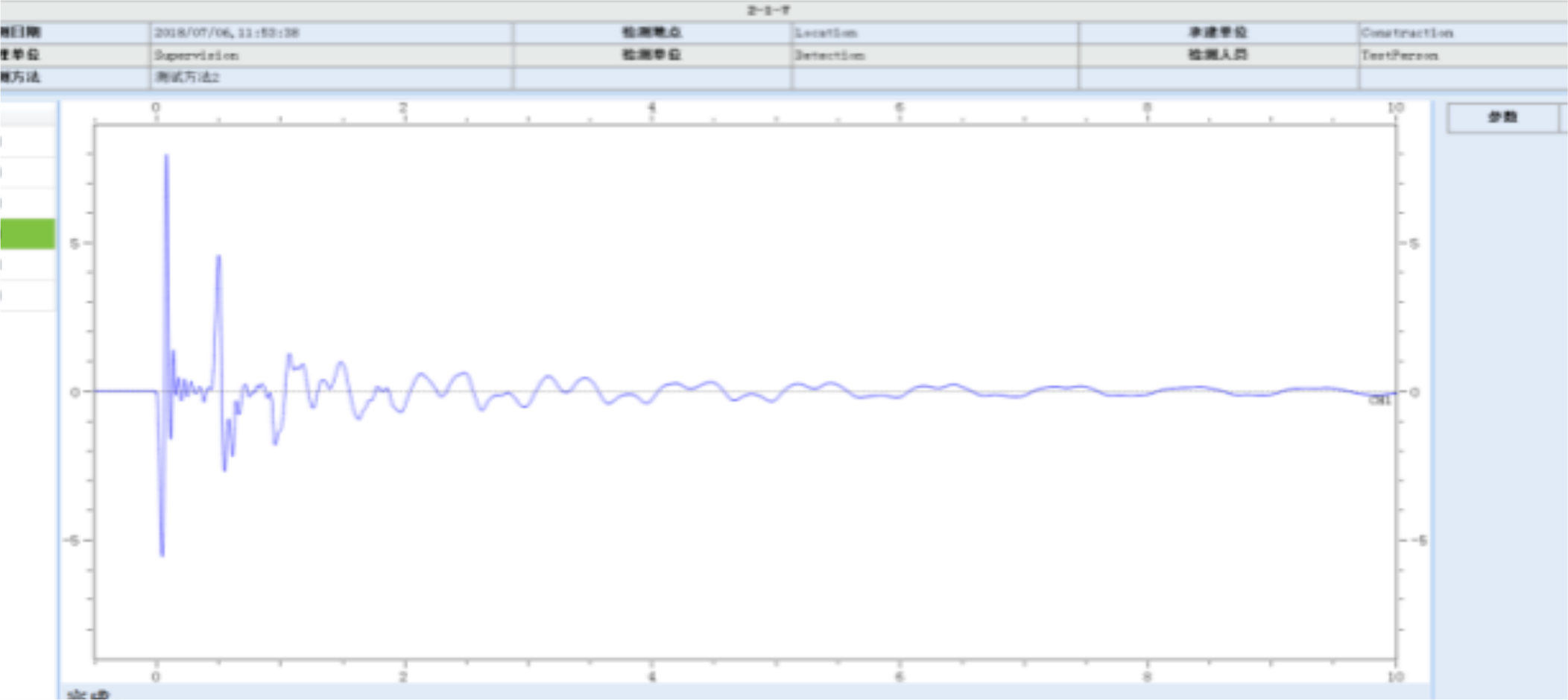

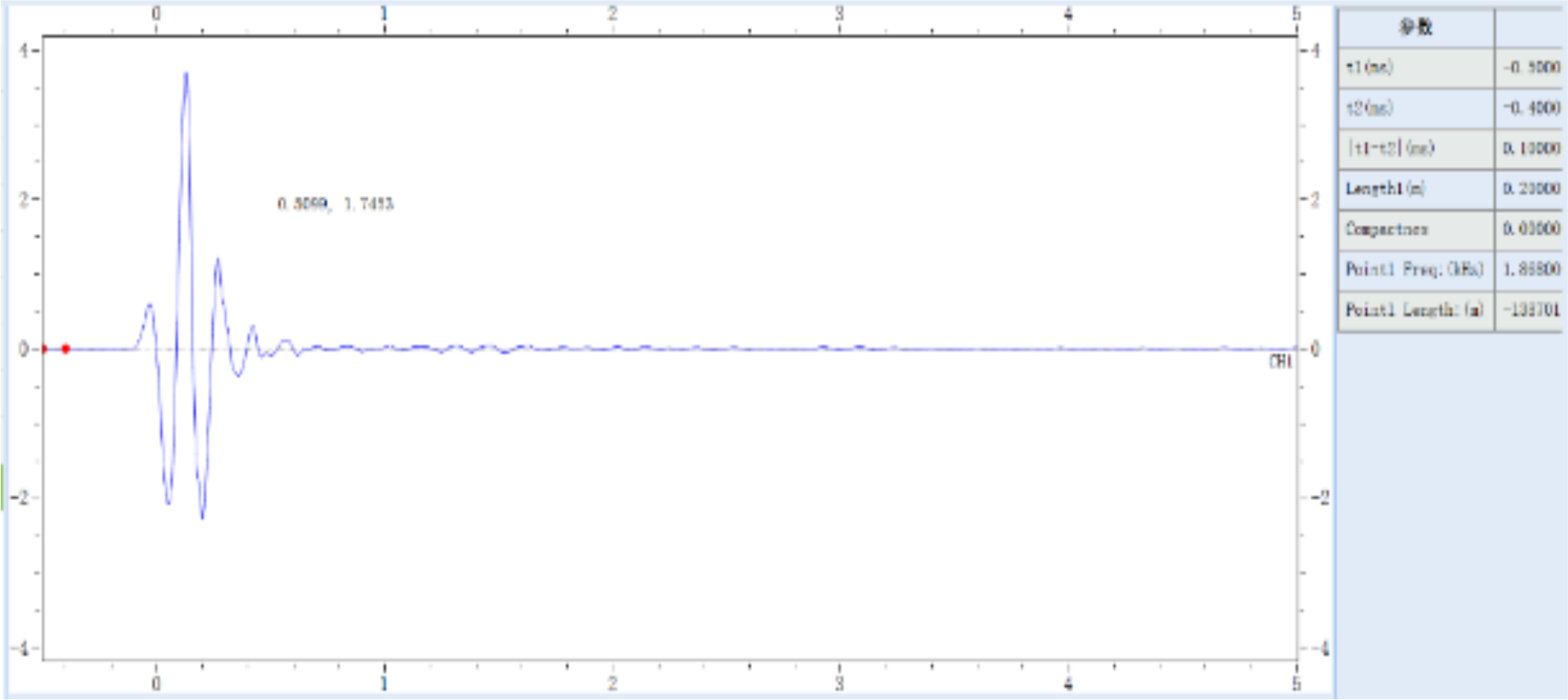

案例一重庆某快速路桩基完整性检测案例

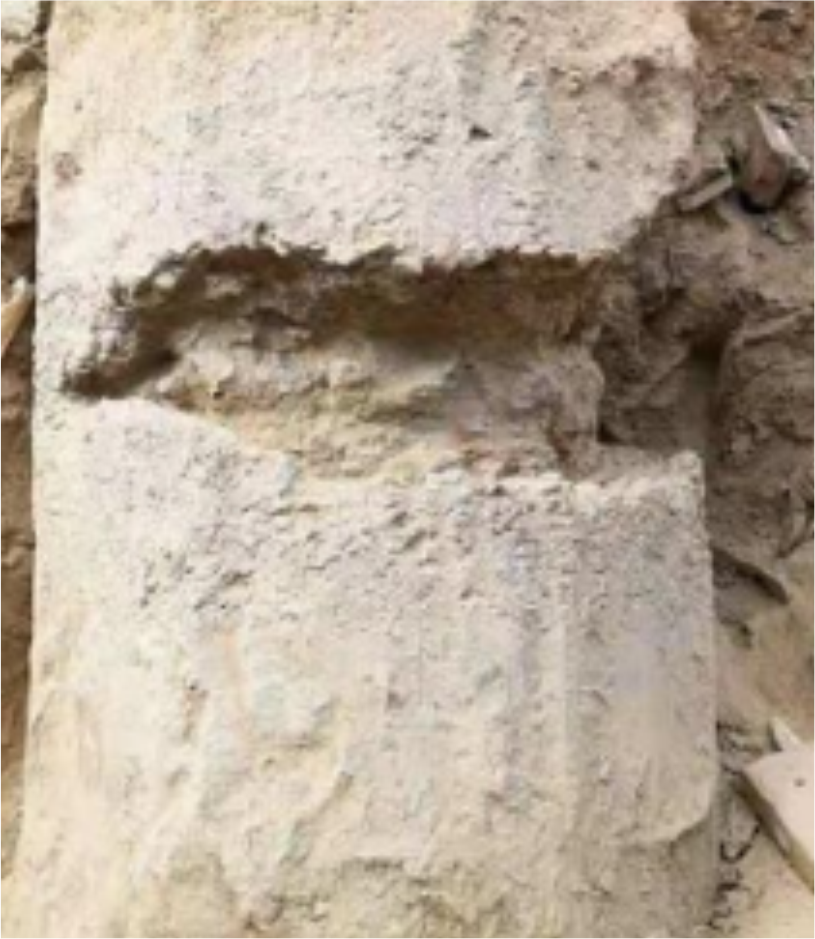

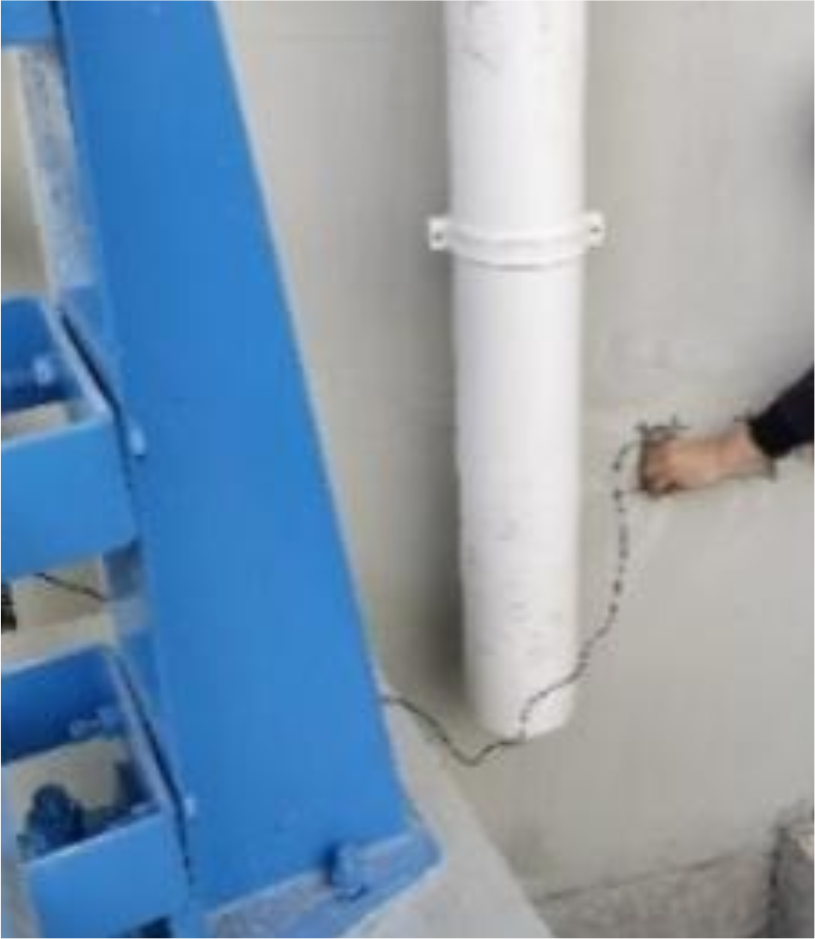

案例二:甘肃某大楼桩基完整性检测案例

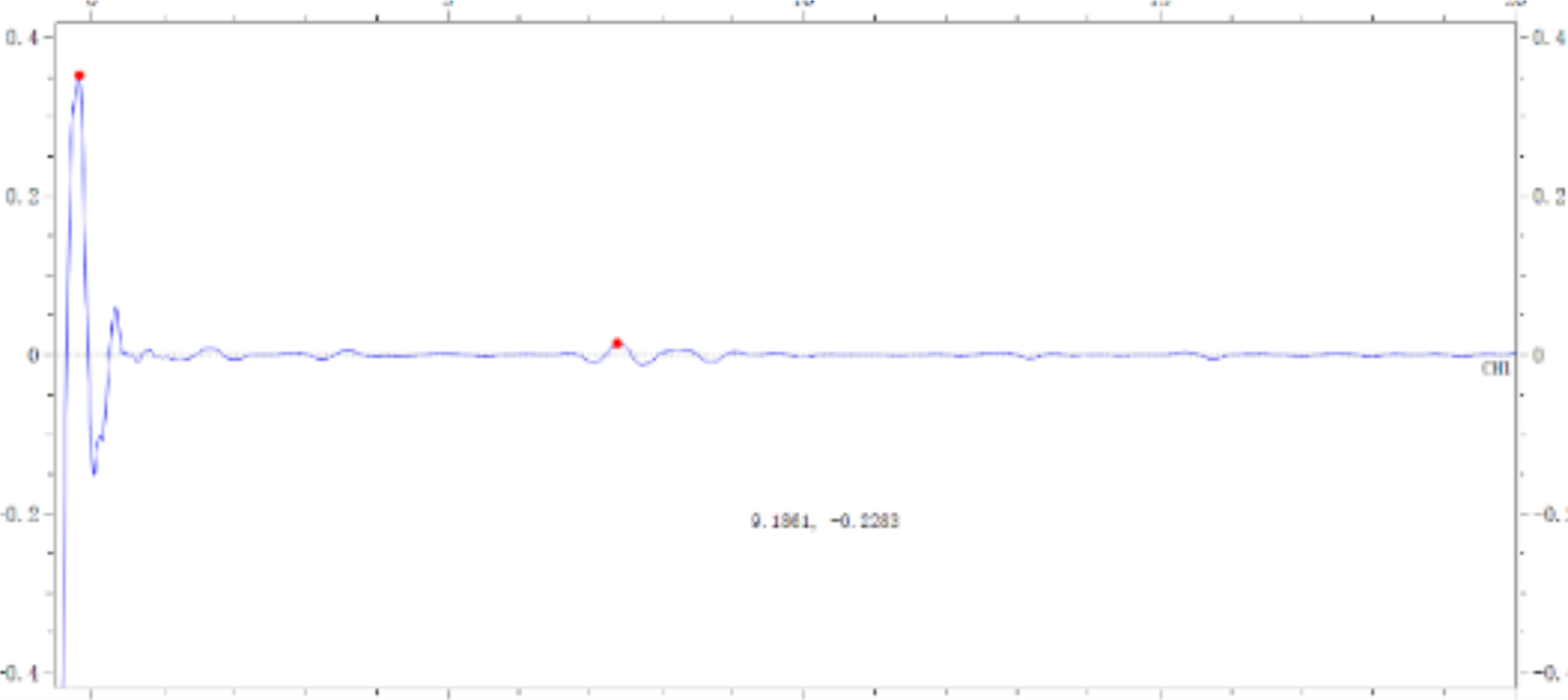

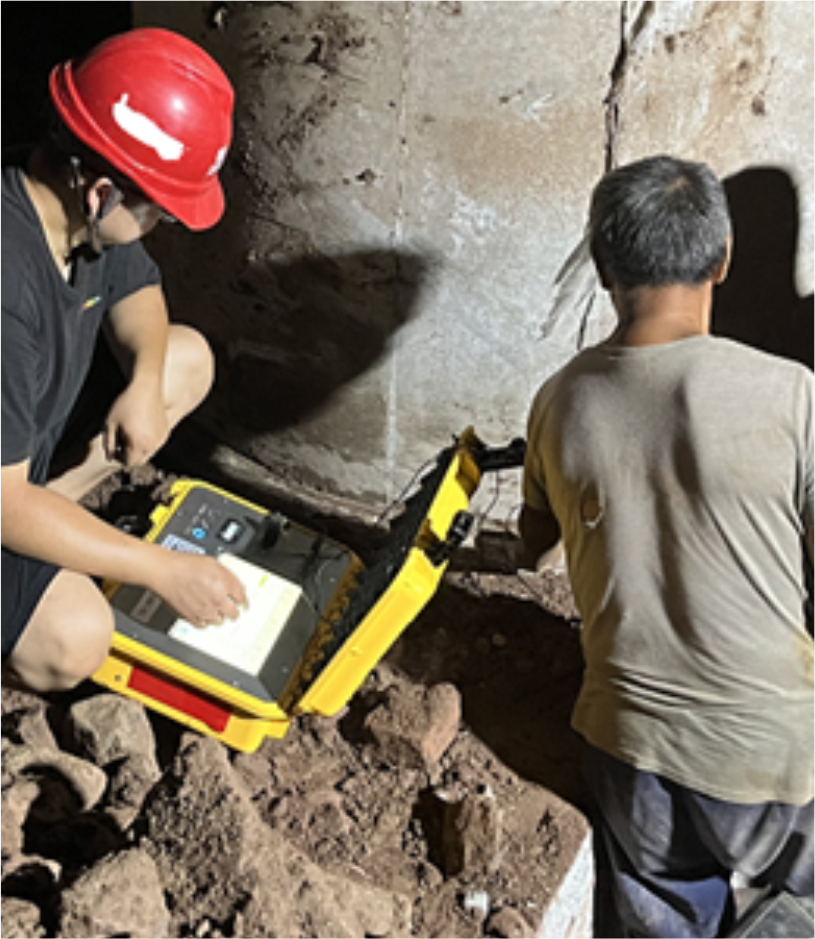

案例三、四川某在役桥梁桩基完整性检测案例
