针对风机及输电塔基础结构缺陷检测可采用超声波法、冲击回波法、弹性波CT法。其中,钢筋太多会对超声波法产生屏蔽作用,且需要对测,及两个测试面进行检测,因此,超声波适用于混凝土结构内部钢筋较小,且混凝土体积较小的情况。冲击回波法可适用于单面进行检测,受钢筋影响小,可对浅部混凝土内部缺陷进行检测,弹性波CT法可对大体积的结构进行混凝土内部CT扫描,检测出基础混凝土内部结构情况。
冲击回波法
通过冲击方式产生瞬态冲击弹性波并接收冲击弹性波信号,通过分析冲击弹性波及回波的波速、波形和制品频率等参数的变化,判断混凝土结构的厚度或内部缺陷的方法。冲击回波法采用的信号为低频信号,低频信号传播距离更远,通过选取合适的激振锤和传感器可以有效识别到风机及输电塔基础结构内冲击回波信号,从而计算出风机及输电塔基础结构缺陷。

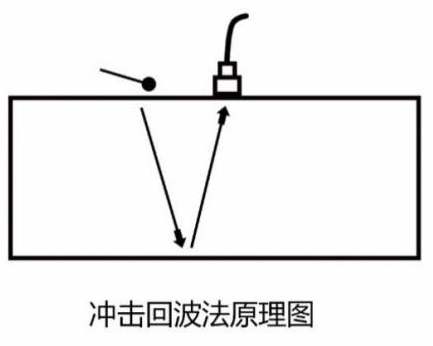

图8-2-1 冲击回波法检测原理图

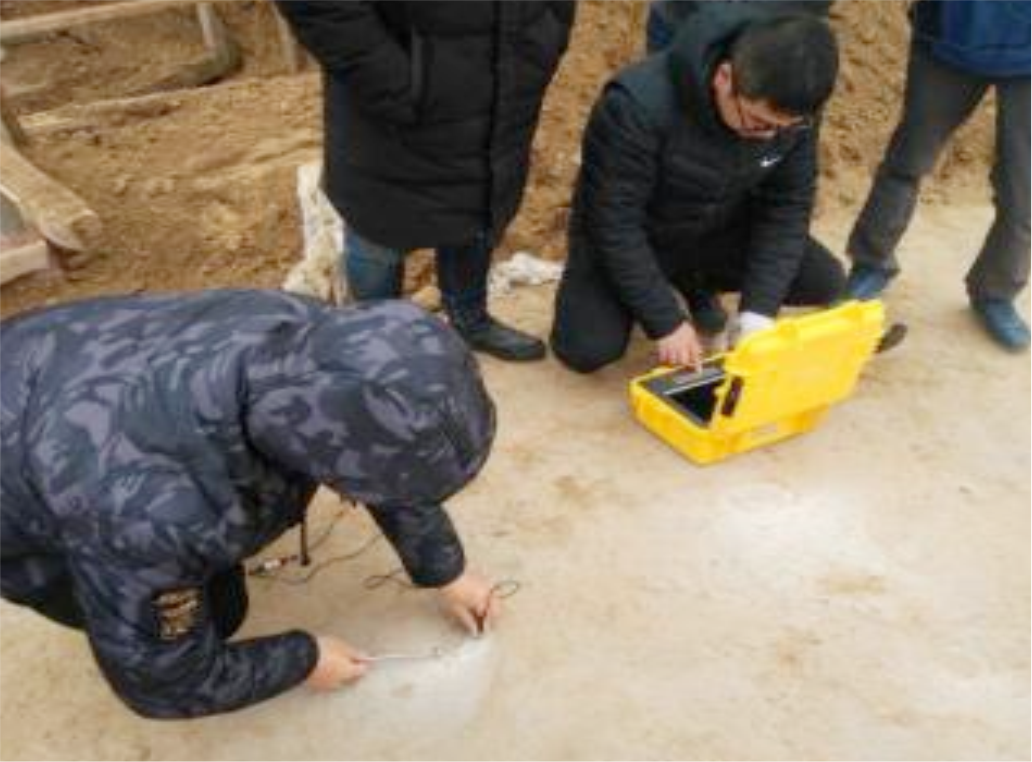

弹性波CT法

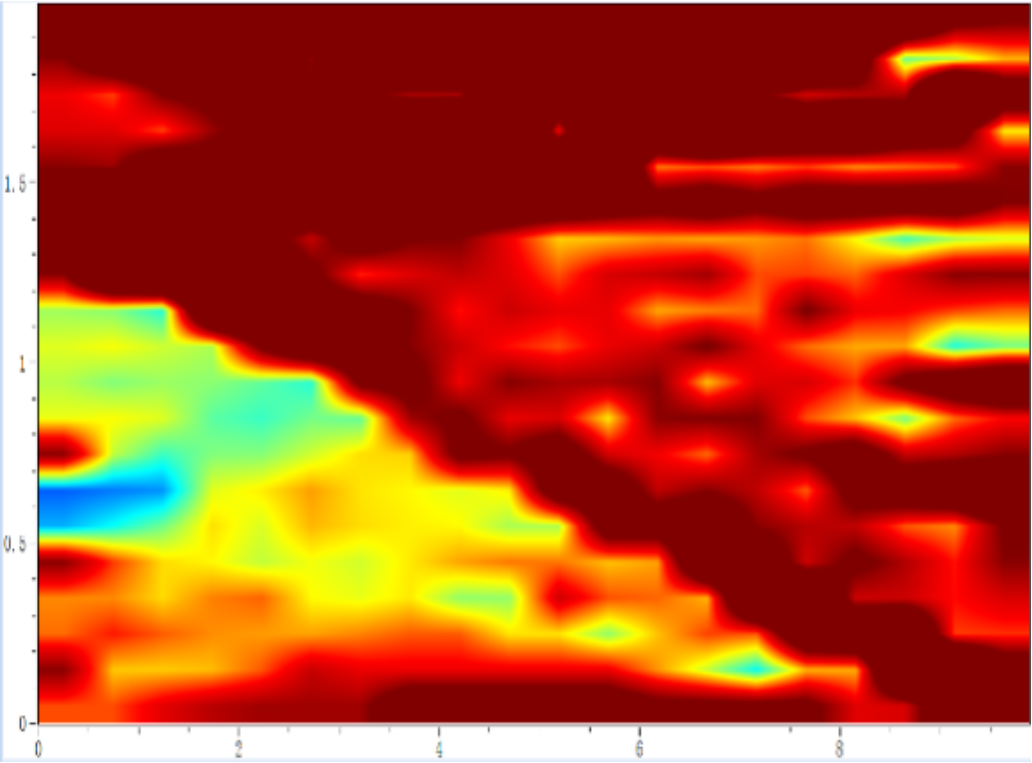

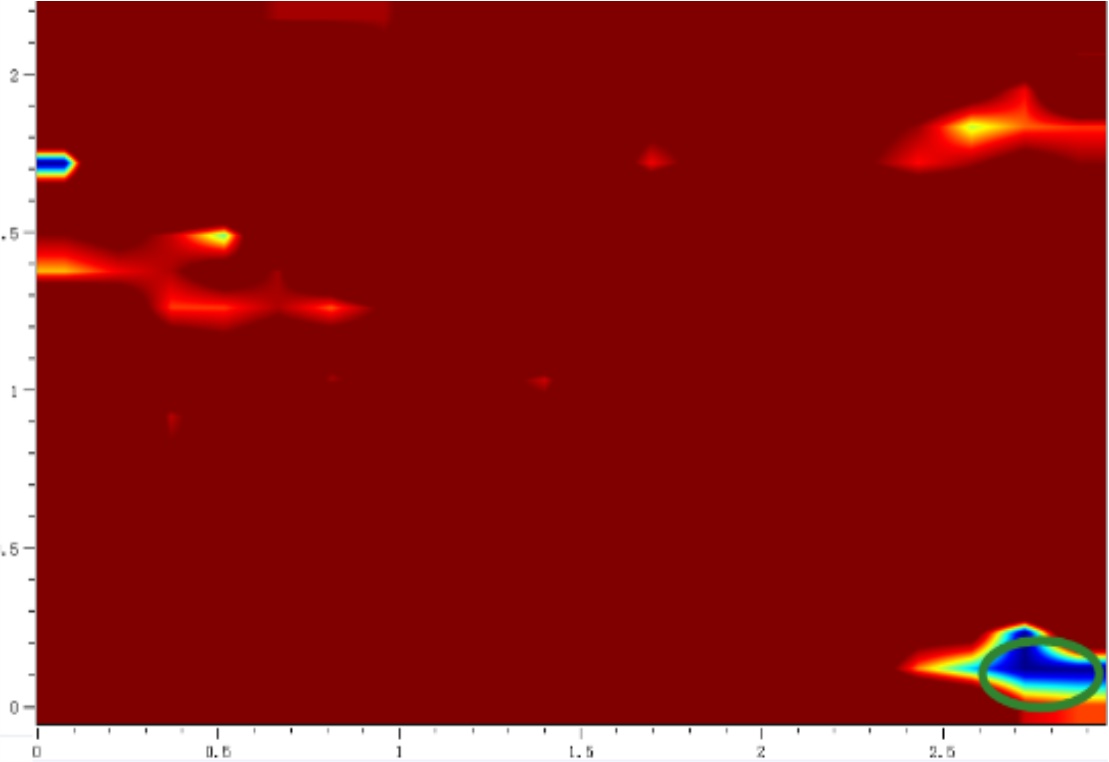

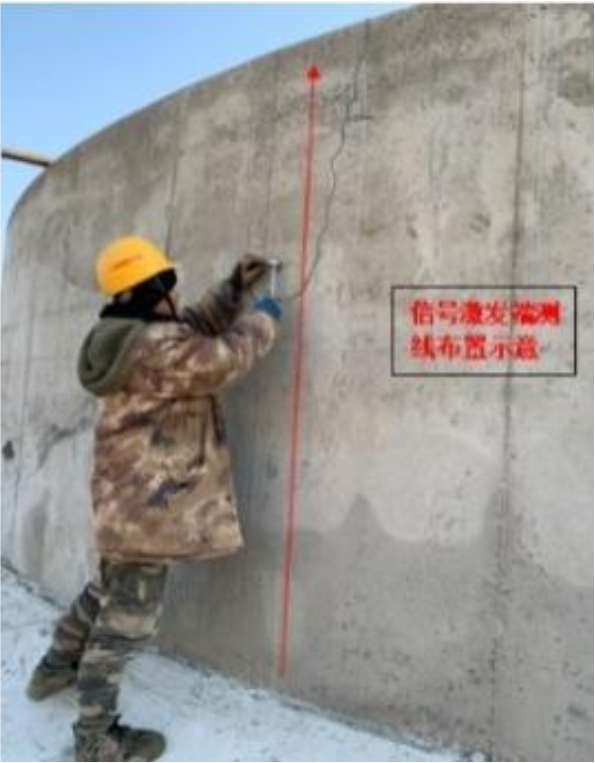

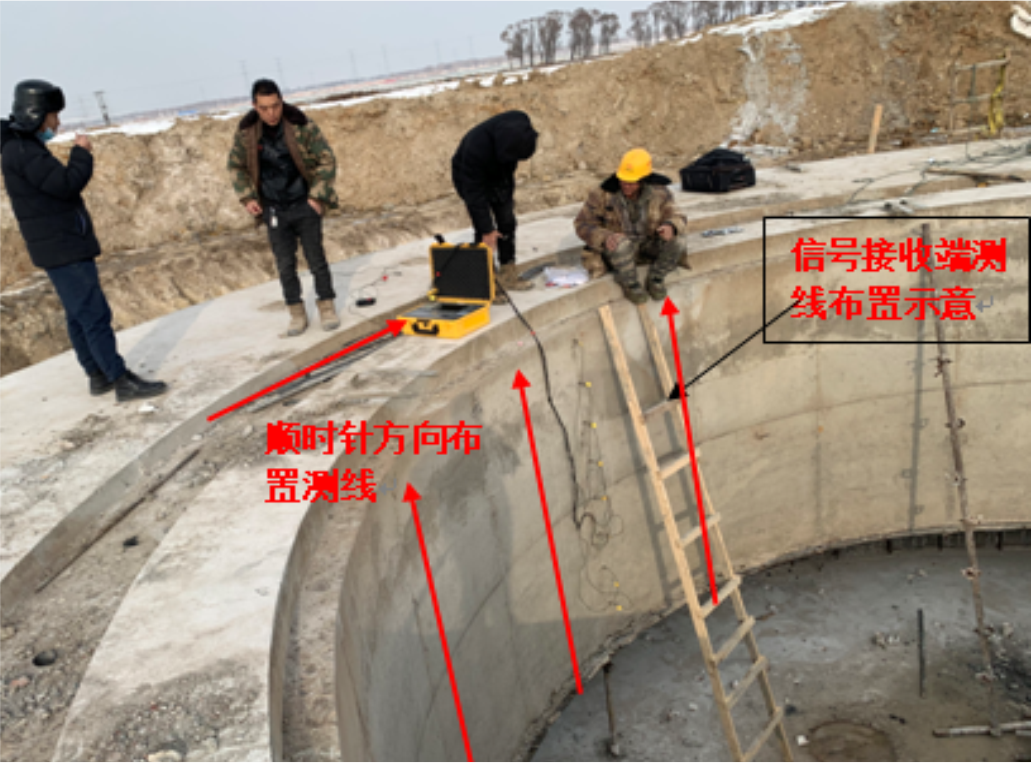

该方法以冲击弹性波作为媒介,以波速和信号幅值作为计算依据,通过交叉测线对被检对象进行全方位扫描,通过对采集数据的反演、重建,得到真实反映结构内部情况分布图像,达到检测结构物内部质量的目的。

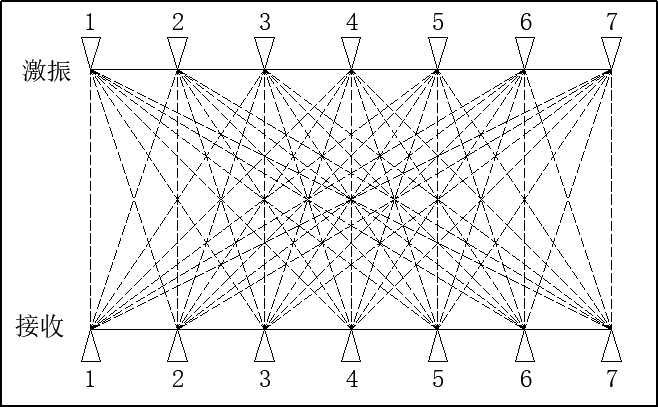

图8-2-2 走时成像测试原理
设备名称:混凝土结构质量综合检测仪LT-CQST
设备关键技术指标:
1.噪声处理:平滑、滤波、BPF、EMD等机能 ;
2.测试内容:基础损伤、缺陷分布情况
3.测试方法:冲击回波法(IE)、透过法(对测、斜测)、表面传播法;
4.采样精度:24位;
5.最小采样间隔:1us,可调;
6.信号处理:积分处理、频谱分析、相关分析;
7.传感器系统共振频率:60KHz;
8.系统噪声:小于20μv ;
9.主要针对基础结构物内部缺陷进行检测。采用冲击回波法可测试厚度2m范围内混凝土缺陷,采用弹性波CT可对200m范围内混凝土内部缺陷进行检测。
