智能快速检测锚下预应力的方法速看!

发布时间: 2022-03-23 14:52:59
阅读量:166


  混凝土虽有优秀的抗压性能,但抗剪切弯折的能力较差,为了能增强混凝土构件抗折抗剪的性能,通常会在混凝土结构中预先施加一个压应力,来避免结构在使用过程中的剪切破坏。

可在施工过程中,经常由于偷工减料、人员疏忽、原材料不符合要求等原因,导致梁板的预应力不符合要求以及梁板的预应力达不到设计要求,影响到构件的正常使用,因此我们需对锚下预应力进行检测看看是否达标!




传统的锚下预应力检测采用的是整束张拉的方式



该检测方法通过在整束张拉设备,锚索计及位移传感器来检测一个孔道内所有钢绞线的预应力及位移。

该方法的缺陷在于对原始构件扰动较大,且根据新桥规要求,需检测梁板预应力的同束不均匀度及同断面不均匀度,整束张拉法无法满足该检测要求。







反拉式有效预应力检测仪










  • 系统适应性强,可根据不同锚具形式智能选取初始值,从而保证测试精度;

  • 系统可自动识别平衡位置,无需人工读取拐点,有效解决了夹片摩阻不均匀与高度不一致导致的测试结果不稳定的问题;

  • 系统可根据不同形式预应力设定力与位移的限值,有效保障了结构安全及原有预应力状态不受扰动;

  • 系统可远程全自动控制,检测效率与安全性双重保障;

  • 智能化人机交互功能,使检测工作更具科技感;

  • 可支持设备状态管理功能,设备工作地理信息及状态信息动态展示;

  • 可支持云平台。








如下图,在钢绞线张拉完成48小时以内,在外露单根钢绞线上安装集成式智能前端,千斤顶启动后钢绞线被张拉,当反拉力小于原有预应力时,夹片对钢绞线有紧固力,内部钢绞线不会发生位移。

当反拉力略大于原有预应力时,夹片与内部钢绞线一道发生微小位移,集成式智能前端可根据夹片动作状态自动计算测试力值。当夹片位移的时候,检测出来的力值就是孔道的锚下预应力值。

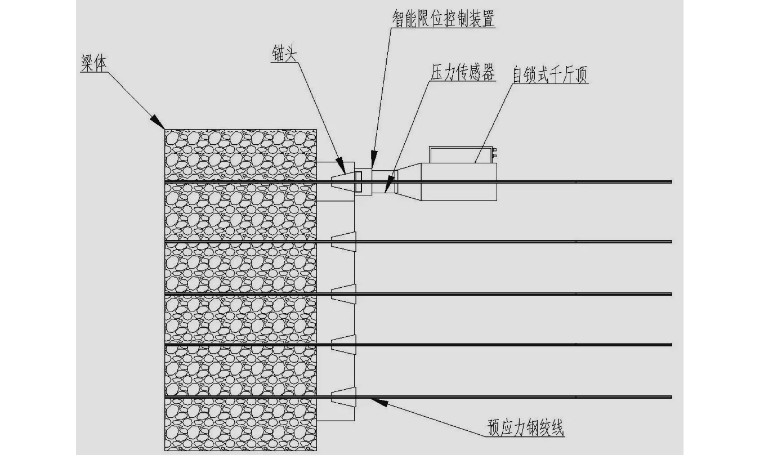

图一锚下预应力检测示意图




供稿:四川陆通检测 王涛

编辑:小小墁
