弹性波层析扫描（CT）在零号块检测中的应用
弹性波层析扫描（CT）
在零号块检测中的应用
前言
foreword
近些年来，铁路基础设施建设迅猛发展，以挂篮法为主的现浇连续梁施工占据了铁路现浇梁施工相当大的比重。
在挂篮法中，零号块底板混凝土浇筑因钢筋密集，结构尺寸大使得浇筑质量的控制成为了难点。连续梁零号块（简称0#块）支座板及不密实问题是连续梁施工质量的常见“症状”。
针对零号块常规有损检测方法为外观检查（结合敲击）或钻芯法（破体）检测。前者检测深度受限，后者会对梁体产生一定损坏。
钻芯法检测是直接从结构混凝土中钻取芯样用以检测混凝土强度，并通过芯样观察内部混凝土结构的方法。由于芯样取自工程实体，且无需进行某种物理量与抗压强度间的换算，因此钻芯法被普遍认为是一种直观、可靠、准确的方法，由于钻芯法会对工程结构或构件造成局部损伤且成本较高，因此钻取芯样的数量和位置受到一定限制。传统混凝土缺陷无损检测之一的地质雷达法因钢筋屏蔽影响在零号块底板混凝土检测上寸步难行，超声波法也因散射效应明显，衰减快很难穿透大体积混凝土。
近年来，冲击弹性波以无损、激振频率低、激振能量大且集中成为了混凝土大尺寸结构缺陷检测的有效方法。
弹性波层析扫描(CT)技术就是基于冲击弹性波发展起来的一种无损检测方法。该方法根据混凝土中弹性波传播速度和能量衰减与混凝土密实程度的相关性，通过采集传播时间获得弹性波在混凝土结构中的传播速度，结合CT 技术进行反演成像，以二维成像的方式反映混凝土检测断面中的内部特征，从而达到质量检测的目的。
全方位的扫描使得缺陷无处遁形，且由于冲击弹性波能力大衰减慢的优势，目前市场上的设备已经可以测2米厚的混凝土保证信号不失真。弹性波CT用于零号块只是其中一个方面，同样可用于其余大体积混凝土的内部缺陷检测。
目前市场上认可度较高的弹性波CT设备主要有四川陆通检测科技有限公司自主研发的混凝土结构质量检测系统。
、
该设备采用欧美等高精密零部件以后测试效果又有了进一步的提升。且设备支持定制，可根据项目实际情况选用不同数量的受信通道，已投入大体积混凝土检测项目多年，凭借设备性能的优越性，受到业内一直好评！

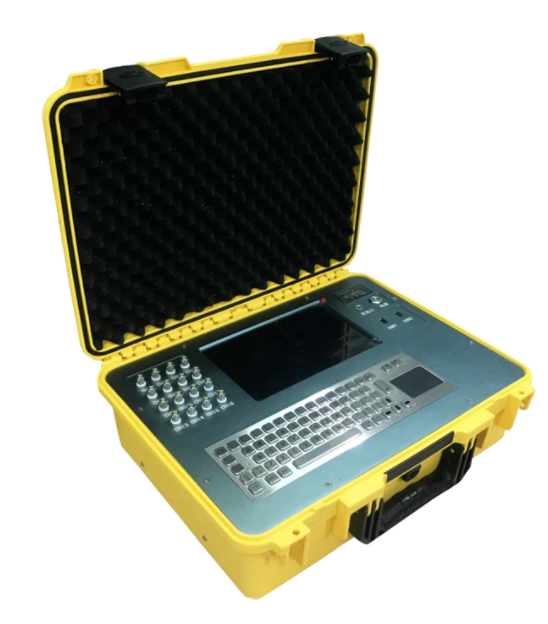

混凝土结构质量扫描系统
产品优势
系统噪声水平低，采集精度高；
可支持无线传输功能，操作便捷；
多通道动态连续采样，测试效率高；
受钢筋影响小；
智能化人机交互功能，使检测工作更具科技感；
多档量程切换可适用于多种结构；
支持电荷和 IEPE 两种信号模式；
系统拓展性强，最大可至 256 通道；
现场可一键成像，无需特殊计算；
如您有更多检测需求和难题
可关注四川陆通检测科技有限公司官网或公众号了解更多
欢迎工程各界朋友垂询！
