张拉锚索施工有效预应力检测

发布时间: 2023-03-16 17:14:32
阅读量:1999



陆通

检测



张拉锚索施工有效预应力检测


前 言

introduction


     预应力锚索是指采取预应力方法把锚索锚固在岩体内部的索状支架,用于加固边坡、隧道、基坑等结构。锚索靠锚头通过岩体软弱结构面的孔锚入岩体内,把滑体与稳固岩层联在一起,从而改变岩体的应力状态,提高不稳定岩体的整体性和强度




✦  ✦ ✦ ✦ ✦


锚索结构一般由
内锚头、锚索体、外锚头
三部分共同组成


内锚头:又称锚固段或锚根,是锚索锚固在岩体内提供预应力的根基,按其结构形式分为机械式和胶结式两大类,胶结式又分为砂浆胶结和树脂胶结两类,砂浆式又分二次灌浆和一次灌浆式。

外锚头:又称外锚固段,是锚索借以提供张拉吨位和锁定的部位,其种类有锚塞式、螺纹式、钢筋混凝土圆柱体锚墩式、墩头锚式和钢构架式等;锚索体,是连结内外锚头的构件,也是张拉力的承受者,通过对锚索体的张拉来提供预应力,锚索体由高强度钢筋、钢绞线或螺纹钢筋构成。


该结构通过上述可得,预应力锚索有效预应力大小关系到结构承载力和耐久性,严重影响工程结构安全与否,是整体结构质量控制核心。因此如何正确检测有效预应力显得十分必要。


图1 深基坑预应力锚索支护


✦    ✦  ✦  ✦    ✦


     四川陆通检测科技有限公司研发生产的反拉式有效预应力检测仪可适用于后张法施工的各类预应力结构,可对预应力锚索的有效预应力实施精准检测。该设备采用四川陆通检测公司研发的专利技术:夹片位移侦测法。该方法可在检测过程中与力值联动,不仅能准确获取预应力值,还能有效避免因检测引起的夹片扰动,对原有预应力无影响。同时,夹片位移侦测法解决的常规反拉法在不能获取拐点时不能检出的问题,极大程度提高了结构有效预应力值检出率。

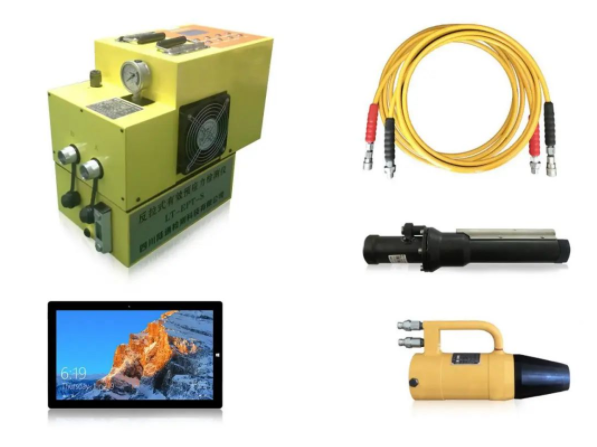

反拉式有效预应力检测仪



产品优势



  • 系统适应性强,可根据不同锚具形式智能选取初始值保证了测试精度;

  • 系统可自动识别平衡位置,无需人工读取拐点,有效避免了摩阻不均匀

  • 与夹片外露高度不一致引起的测试误差;

  • 系统可根据不同形式预应力设定力与位移限值,有效保障了结构安全与原有预应力状态不受扰动;

  • 系统检测率高,可对测试施工对象张拉效果进行综合全面的分析评估;

  • 系统可远程全自动控制,检测效率与安全性双重保障;

  • 智能化人机交互功能,使检测工作更具科技感;


标准规范



  • 《公路混凝土桥梁预应力施工质量检测评定技术规    程》(DB35/T1638-2017)

  • 《 重 庆 市 市 政 基 础 设 施 工 程 预 应 力 施 工    质 量 验 收 规 范 》(DBJ50-134-2012)

  • 《桥梁预应力及索力张拉施工质量检测验收规程》(CQJTG/T F81-2009)

  • 《公路桥梁后张法预应力施工技术规范》
    (DB33/T 2154-2018)


设备现场检测图

目前,该产品已大量应用于预应力桥梁、预应力边坡、基坑、隧道等支护结构中。



如有检测的需求和难题

可关注四川陆通检测科技有限公司官网或公众号了解更多





































欢迎工程各界朋友垂询!


END

供稿:四川陆通检测  张明
编辑:小小墁
