钢管混凝土脱空无损检测仪的实际运用速看

发布时间: 2022-12-28 17:50:43
阅读量:1360



陆通

检测



钢管混凝土脱空无损检测仪的实际运用

前 言

introduction


     应某单位邀请,我公司技术人员对位于湖北某在建钢构桥进行钢管混凝土脱空检测。结合现场实际情况,我司技术人员选择在测试过程中采用诱导振动法进行检测,选用由四川陆通检测科技有限公司自主研发基于冲击弹性波钢管混凝土脱空无损检测仪作为检测设备,激振锤采用 17 锤。




     经测试后结果显示多处位置存在钢管混凝土脱空,现场通过施工单位、监理、业主、检测单位共同商议决定,为验证测试结果准确性,立即对存在脱空部位进行钻孔验证。验证结果发现部分脱空位置内部存在积水,部分位置内部无任何压浆料。测试结果得到现场人员一致认可,对后期缺陷处理提供了可靠保障。


图1 现场检测照片


     近年来,钢管混凝土在高层建筑与桥梁结构中得到广泛应用。但由于混凝土的收缩、徐变及施工工艺等因素影响,钢管壁与内部混凝土会出现不同程度的脱粘现象,使钢管混凝土受力性能下降,从而直接影响到建筑物安全





















     由于钢管对电磁波的屏蔽作用,无法应用雷达法检测钢管混凝土的脱空,目前,行业内认可且广泛应用与实际工程的无损检测方法为冲击回波法。冲击弹性波能够直接获取缺陷明确的反射信号,根据信号波形图与频谱图可直观确定缺陷类型大致位置检测快捷有效。

检测原理/Principle of detection/

     现场使用的钢管混凝土脱空无损检测仪是基于冲击弹性波技术,该产品可对钢混结构的接触面脱空问题进行有效检测,同时可对脱空区域的大致形进行描绘。可适用于管廊、钢管混凝土拱桥、钢管混凝土建筑物、钢管束混凝土结构、压力钢管等结构的混凝土脱空检测。其基本检测原理为:

钢管或钢板混凝土脱空测试主要通过冲击诱导测试对象的振动特性(频率及持续时间)来测试、评价钢管或钢板混凝土结构物的脱空情况,如下图所示:



 钢管混凝土脱空缺陷测试原理




     由四川陆通检测科技有限公司基于冲击回波法自主研发的钢管混凝土脱空无损检测仪(LT-SPCP)






















     具有操作便捷、测试精度高、受混凝土结构形式影响小、多档量程切换可适用于多种结构、支持电荷和 IEPE 两种信号模式、成像机能:一键快速屏幕成像,无需单独特殊分析、可平面成像等优点。

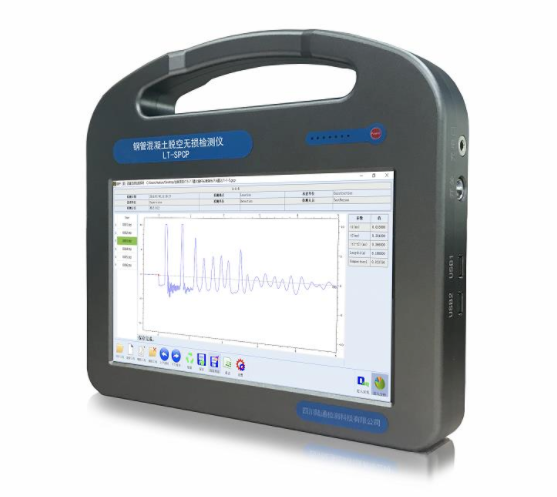

钢管混凝土脱空无损检测仪

(LT-SPCP)


标准规范



  • 《超声法检测混凝土缺陷技术规程》(CECS21-2000);

  • 《水工混凝土结构缺陷检测技术规程》(SL713-2015)

  • 《公路工程质量检验评定标准》
    (JTG F80/1-2017)

  • 《钢管混凝土桥梁检验评定规程》
    (DB51/T 2425-2017)



如有检测的需求和难题

可关注四川陆通检测科技有限公司官网或公众号了解更多




















欢迎工程各界朋友垂询!


END

供稿:四川陆通检测  刘焕钦
编辑:小小墁
